CNC-bewerking van industriële paspennen

Een paspen is een korte, cilindrische pen die wordt gebruikt om een ​​nauwkeurige uitlijning tussen twee of meer delen van een samenstel te behouden. In tegenstelling tot een bout, die onderdelen aan elkaar klemt, bepalen CNC-gefreesde industriële paspennen de positie. Het is het referentiepunt waarrond de hele constructie is gebouwd. Wanneer u een versnellingsbakhuis aan een motorflens vastschroeft, garanderen de paspennen (en niet de bouten) dat de assen uitgelijnd blijven.

Paspennen zijn er in twee hoofdvormen: perspassing en slippassing. Het prestatieverschil tussen een goede en een slechte plug wordt gemeten in microns: te strak en hij vreet; te los en de montage drijft.

Materialen en hardheid van industriële paspennen

Koolstofstaal (1045/1060): gehard en getemperd, kosteneffectief algemeen gebruik

Lagerstaal (GCr15/52100): doorgehard tot HRC 60–64 voor maximale levensduur

Roestvrij (SUS303/304/316): corrosiebestendig voor gebruik in de voedingsmiddelen-, maritieme en medische sector

Gehard gereedschapsstaal (voor speciale slijtagetoepassingen)

Diameterbereik: 1 mm – 30 mm, lengtes van 3 mm tot 200 mm

Tolerantieklassen: m6 perspassing, h6/h7 slippassing volgens ISO 8734/8735, USAS B18.8.2

De klassieke productieroute is centerloos slijpen: staven worden op een centerloze slijpmachine tot de uiteindelijke diameter geslepen, op lengte gesneden, afgeschuind en gehard. Wat de meeste kopers zich niet realiseren is dat de volgorde van slijpen vóór het uitharden ertoe doet; uitharden na het slijpen veroorzaakt vervorming. Daarom slijpen, harden en slijpen we de kritische pinnen vervolgens af.

Tuoyuan Real Case Sharing

Industrie: Industriële automatisering en machines

Materiaal: aluminium / roestvrij staal

Proces: Precisie CNC draaien en groefsteken

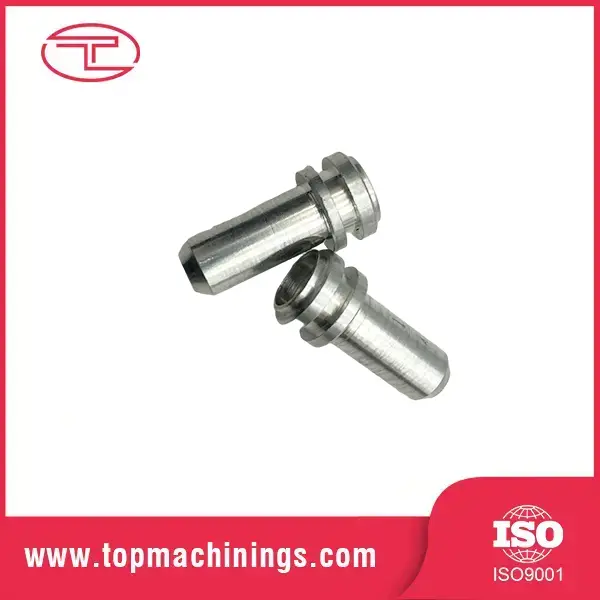

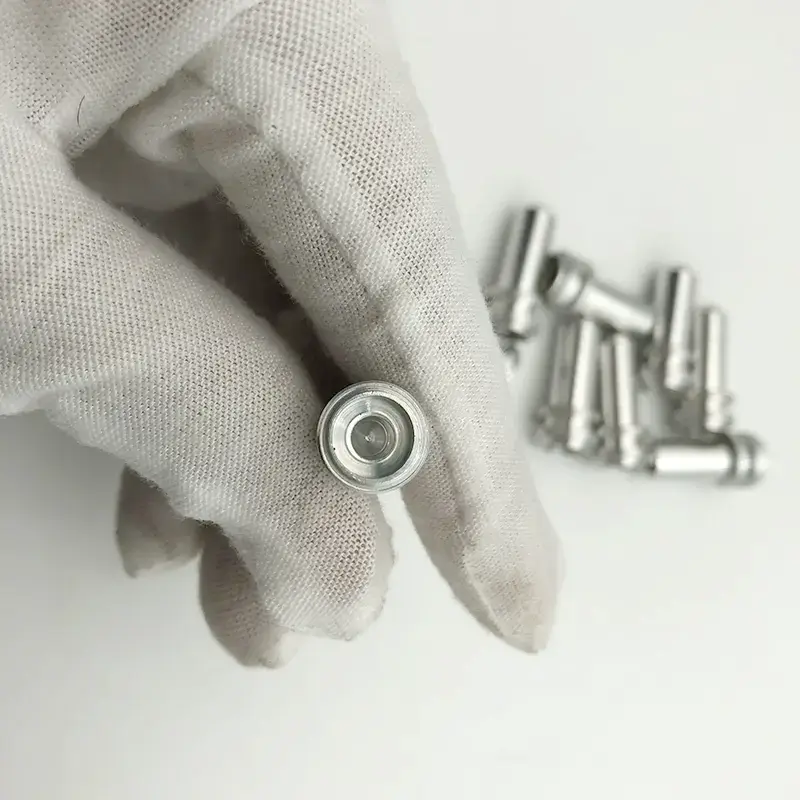

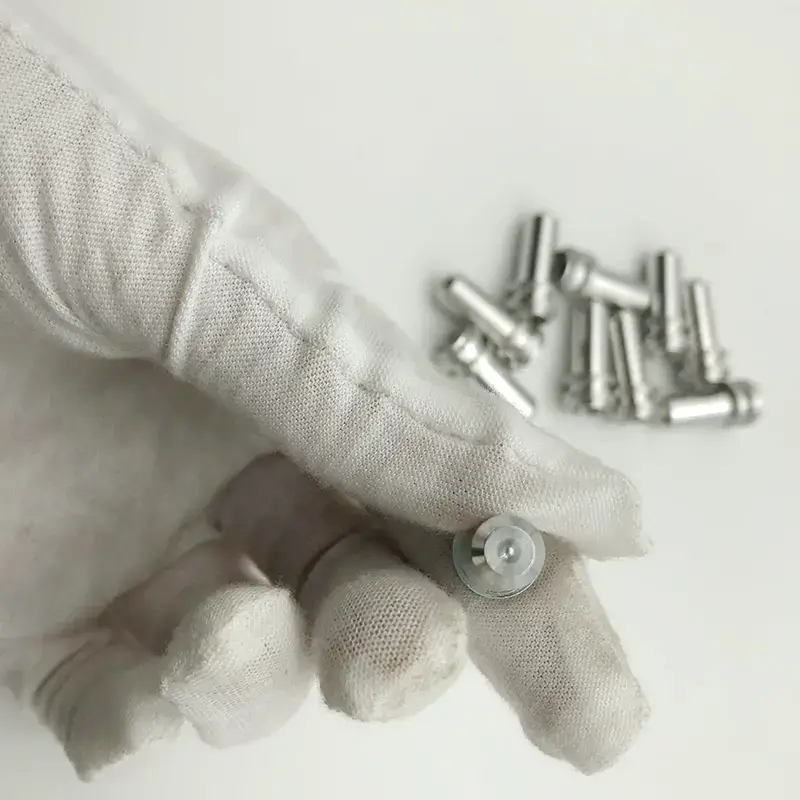

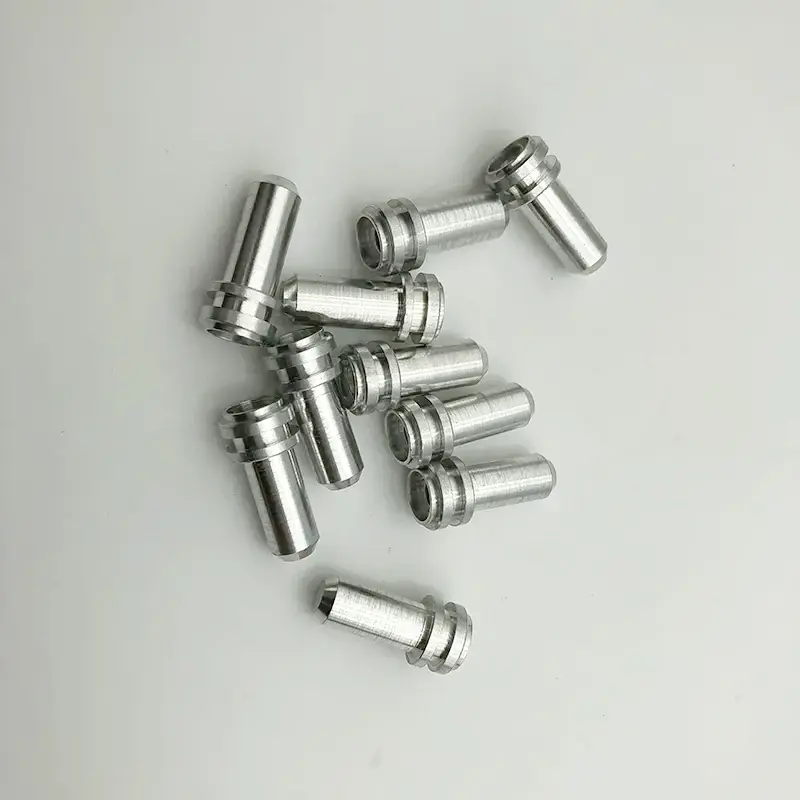

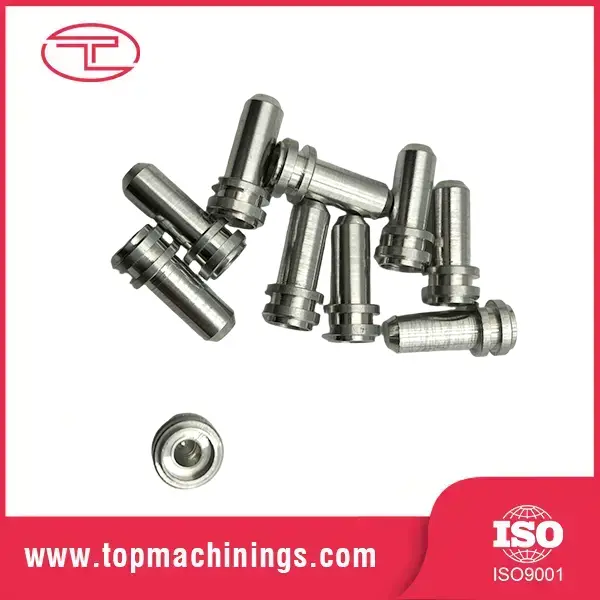

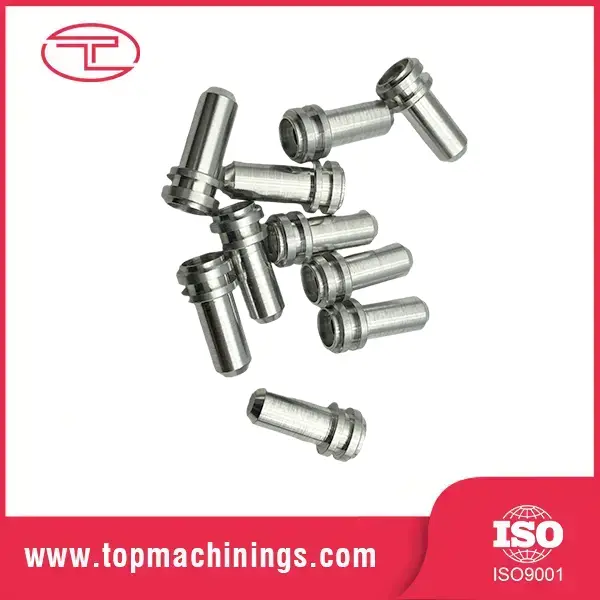

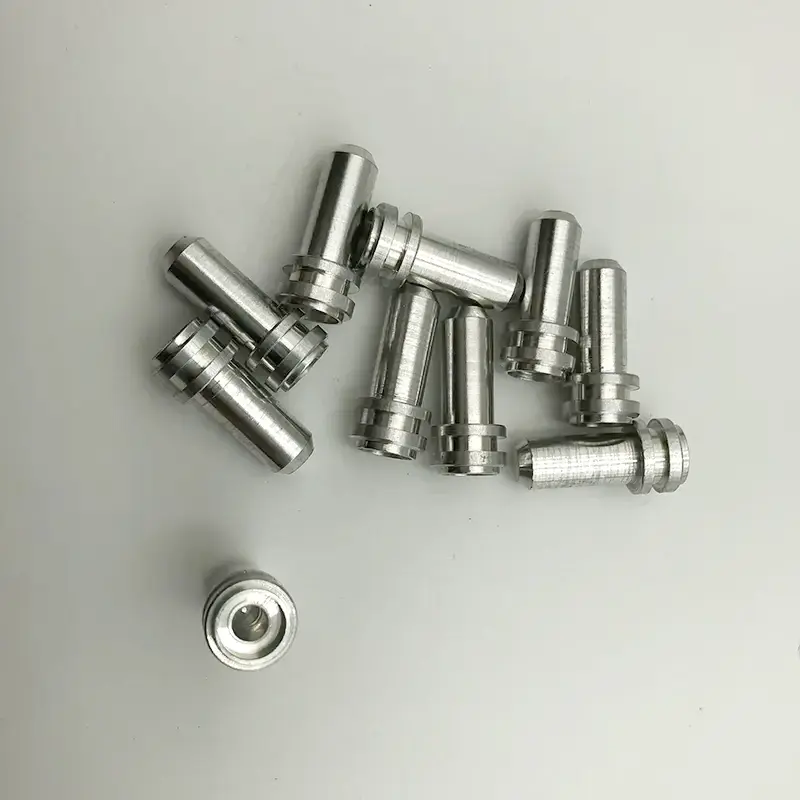

Een Amerikaanse automatiseringsfabrikant had op maat gemaakte CNC-bewerking van industriële paspennen nodig met nauwkeurige O-ring-borggroeven en strikte maattoleranties om nauwkeurige uitlijning en veilige afdichting in hogesnelheidsassemblagelijnen te garanderen.

We hebben deze meerstapspennen geproduceerd met behulp van zeer nauwkeurige Zwitserse CNC-draaimachines, waarbij de exacte groefdiepte en oppervlakteafwerking behouden zijn gebleven voor een optimale afdichting. Vóór het verpakken werd een 100% optische inspectie uitgevoerd.

Belangrijkste kenmerken en voordelen

Geslepen tot ±0,002 mm voor echte positionering

De uiteindelijke diameters zijn centerloos geslepen tot ±0,002 mm met een oppervlakteafwerking van Ra 0,2–0,4 μm. Dit is geen tolerantie die 'dicht genoeg' is: CNC-bewerking van industriële paspennen is de tolerantie die assemblages herhaalbaar, armaturen nauwkeurig en producten consistent maakt.

Gehard tot HRC 60+ voor lange levensduur

De pennen van lagerstaal zijn doorgehard tot HRC 60–64, waardoor ze de hardheid hebben om herhaaldelijk inbrengen en verwijderen zonder krassen te overleven. Een geharde deuvel gaat een orde van grootte langer mee dan een zachte.

Afgeschuinde uiteinden, schone randen

Beide uiteinden zijn afgeschuind (meestal 1,5 x 45 °) en ontbraamd, zodat de pinnen netjes in de gaten beginnen zonder materiaal te scheren of de opening van het gat te beschadigen. Geen bramen, geen bekraste boringen, geen afgekeurde assemblages.

Rechtheid waarop u kunt vertrouwen

Lengte-diameterverhoudingen worden recht gehouden binnen 0,01 mm per 50 mm. Een verbogen paspen kan niet alleen niet worden geplaatst, maar beschadigt ook het uitgeboorde gat bij het insteken. Wij meten de rechtheid van elke productiebatch.

Strakke diametergroepering voor gemengde pasvormen

De pinnen worden gesorteerd in groepen met een kleine diameter, zodat een doos met pinnen een consistente pasdruk geeft. Nooit meer "deze glijdt, die heeft een hamer nodig" op uw lopende band.

Productspecificaties

Productieproces

CNC-bewerking De productie van industriële paspennen begint met koudgetrokken of geslepen staafmateriaal. Staven worden centerloos geslepen tot bijna de uiteindelijke diameter, op lengte gesneden, afgeschuind en ontbraamd. Voor geharde pinnen worden ze vervolgens met warmte behandeld en nageslepen tot de uiteindelijke tolerantie. Het tweetraps slijpen zorgt ervoor dat de afgewerkte pin perfect rond en recht blijft.

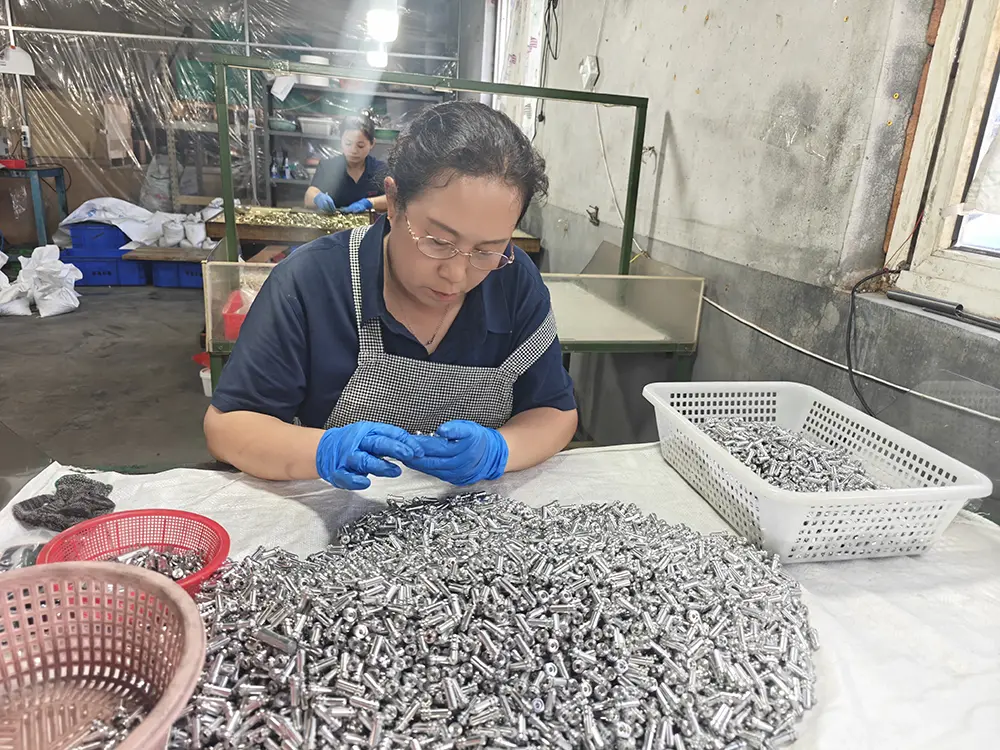

De eindinspectie heeft betrekking op de diameter (met micrometer en luchtmeter), hardheid (Rockwell-test), rechtheid en oppervlakteafwerking. De pinnen zijn gegroepeerd op diameter en verpakt in een geoliede, tegen roest beschermde verpakking. Batchcertificaten vergezellen elke bestelling.

Productietijdlijn

Standaard levertijd: 10–15 dagen voor standaardmaten; 15–18 dagen met uitharden en slijpen.

Dag 1–3: Orderbevestiging en materiaalkeuze

Dag 4–8: Staven slijpen, snijden, afschuinen

Dag 9–12: Warmtebehandeling en eindslijpen (indien gespecificeerd)

Dag 13–14: Inspectie, groeperen, inpakken

Dag 15: Verzending vanuit Qingdao

Waarom kiezen voor Tuoyuan Metal

Capaciteit op micronniveau, industriële volumes

Met meer dan 10 jaar ervaring in precisiebewerking, 20 CNC-draaibanken en een jaarlijkse capaciteit van 100 miljoen stuks, kan Tuoyuan Metal CNC-bewerking van industriële paspennen leveren in volumes van automobielkwaliteit met toleranties van laboratoriumkwaliteit. We hebben batches van 2,5 miljoen stuks verzonden met een defectpercentage van minder dan 15 ppm.

De vertrouwde leverancier van Noord-Amerika

60% van onze productie gaat naar Noord-Amerikaanse klanten, met een herhalingsaankooppercentage van 95%. Als onze paspennen de onderdelen niet correct zouden lokaliseren, zouden die klanten niet opnieuw bestellen – elk kwartaal, jarenlang.

Volledige traceerbaarheid

Materiaalfabriekscertificaten, warmtebehandelingsgegevens en inspectierapporten worden per batch gearchiveerd. Volledige traceerbaarheid van voorraadpartij tot afgewerkte pin.

Snelle voorbeelden en offertes

Voorbeeldbestellingen worden binnen 3-5 dagen verzonden. Offertes binnen 24 uur. Kwaliteitsproblemen reageerden binnen 48 uur. Dit is onze standaard, niet onze belofte.

Verpakking en verzending

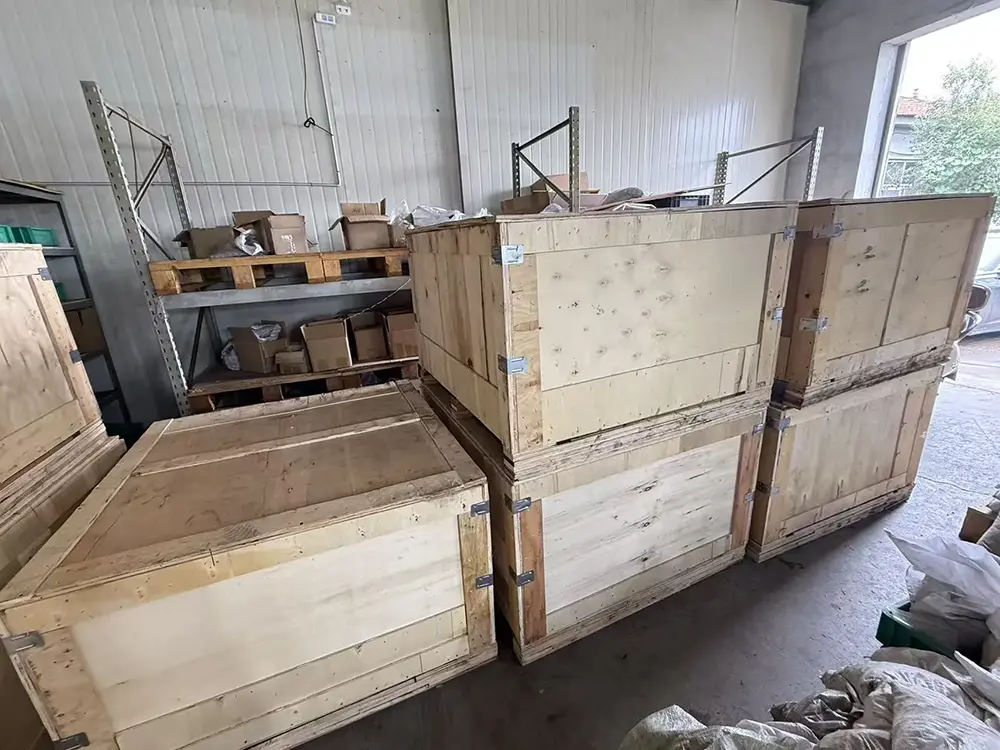

Pinnen zijn geolied of gecoat, verpakt in polyzakken met roestremmer en verzonden in dozen of houten kisten. Express (DHL/FedEx/UPS) voor kleine bestellingen, zeevracht vanuit de haven van Qingdao voor bulk. Documentatie: handelsfactuur, paklijst, vrachtbrief, certificaat van oorsprong, materiaaltestcertificaat. Voor prijzen voor CNC-bewerking van industriële paspennen, bulkbestellingen of een offerte kunt u contact opnemen met ons exportteam.

Veelgestelde vragen

Vraag 1: Welke tolerantie hebben uw paspennen?

A1: De standaard grondtolerantie bedraagt ​​±0,002 mm op diameter, met oppervlakteafwerking Ra 0,2–0,4 μm. Beschikbare pasvormklassen: m6 press-fit, h6/h7 slip-fit.

Vraag 2: Wat is het verschil tussen m6- en h6-paspinnen?

A2: M6-pinnen zijn iets te groot voor installatie met een perspassing, ze vergrendelen in geruimde gaten en vereisen een trekker om te verwijderen. De h6/h7-pinnen zijn slip-fit ​​voor assemblages die regelmatig moeten worden gedemonteerd. Vertel ons uw toepassing en wij zullen u de juiste klasse aanbevelen.

Vraag 3: Levert u geharde roestvrijstalen pinnen?

A3: Ja – precipitatiehardend roestvast staal kan worden gehard tot HRC 38–44 met uitstekende corrosieweerstand. Voor voedsel- of maritieme taken is dit de juiste keuze.

Vraag 4: Kunt u pinnen op maat of op maat gemaakte afschuining maken?

A4: Ja. We snijden aangepaste lengtes, aangepaste afschuiningen, taps toelopende piloten en groeven per tekening. MOQ voor aangepaste pinnen is laag - monsters zijn welkom.

Vraag 5: Hoe voorkom je roest op pinnen tijdens opslag?

A5: De pennen zijn geolied en verpakt met corrosieremmend papier uit de dampfase. Voor overzeese zeevracht gebruiken wij VCI-verpakkingen om een ​​roestvrije aankomst te garanderen.
