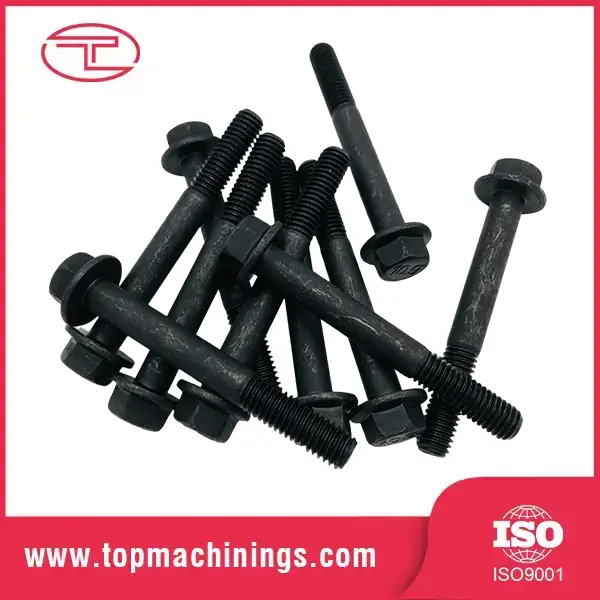

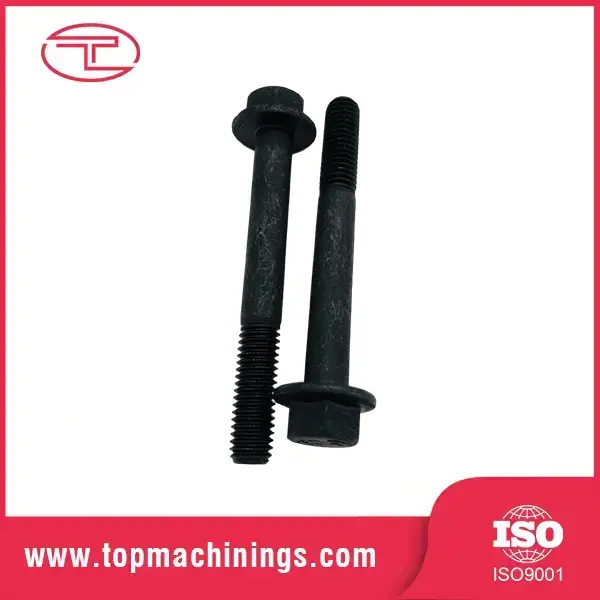

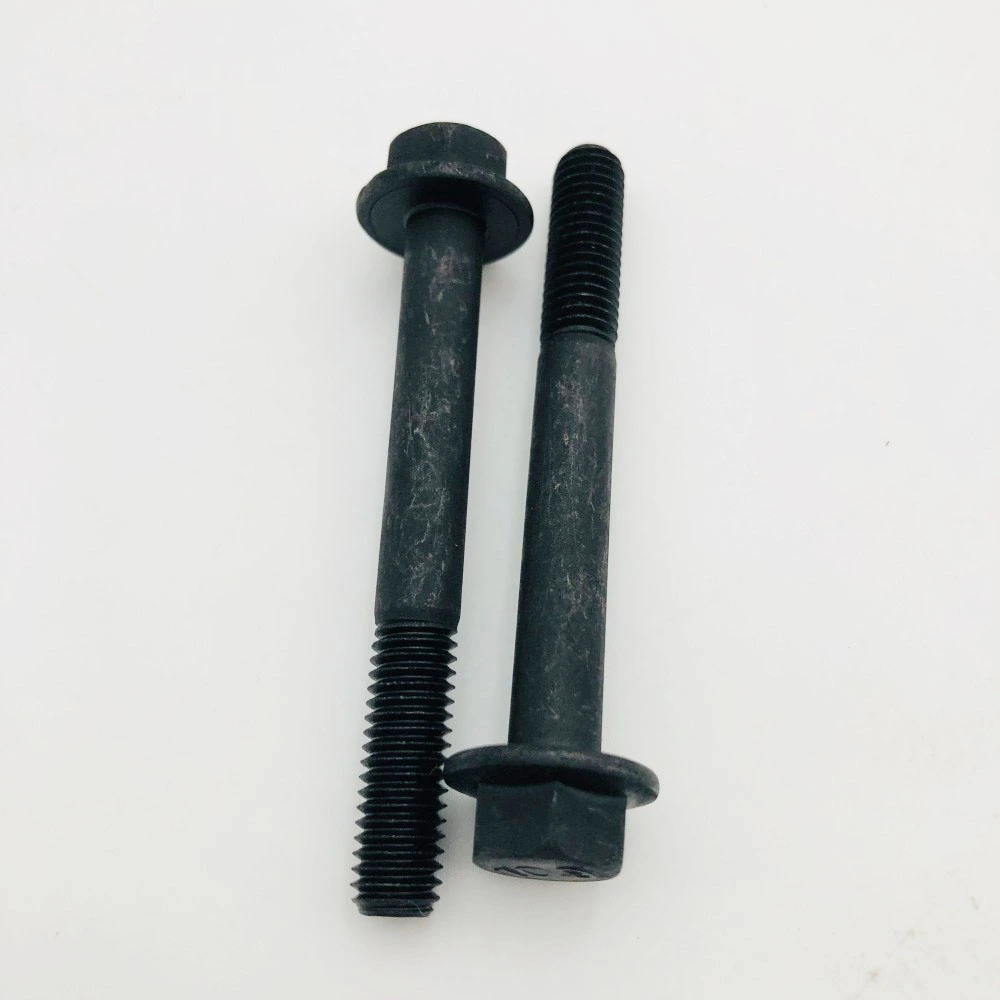

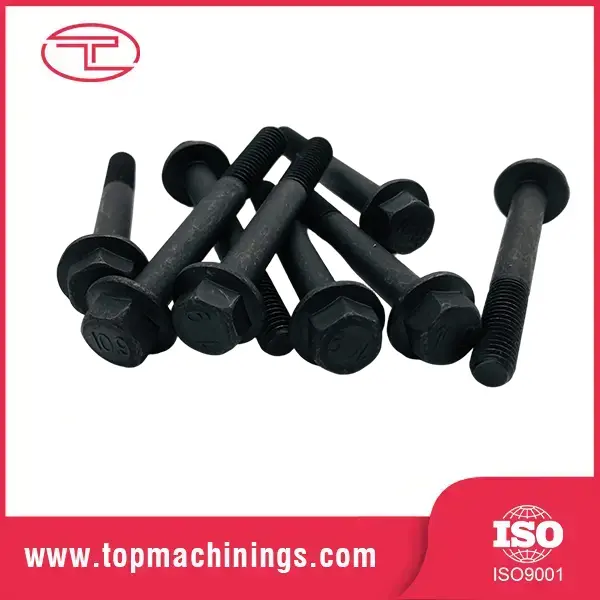

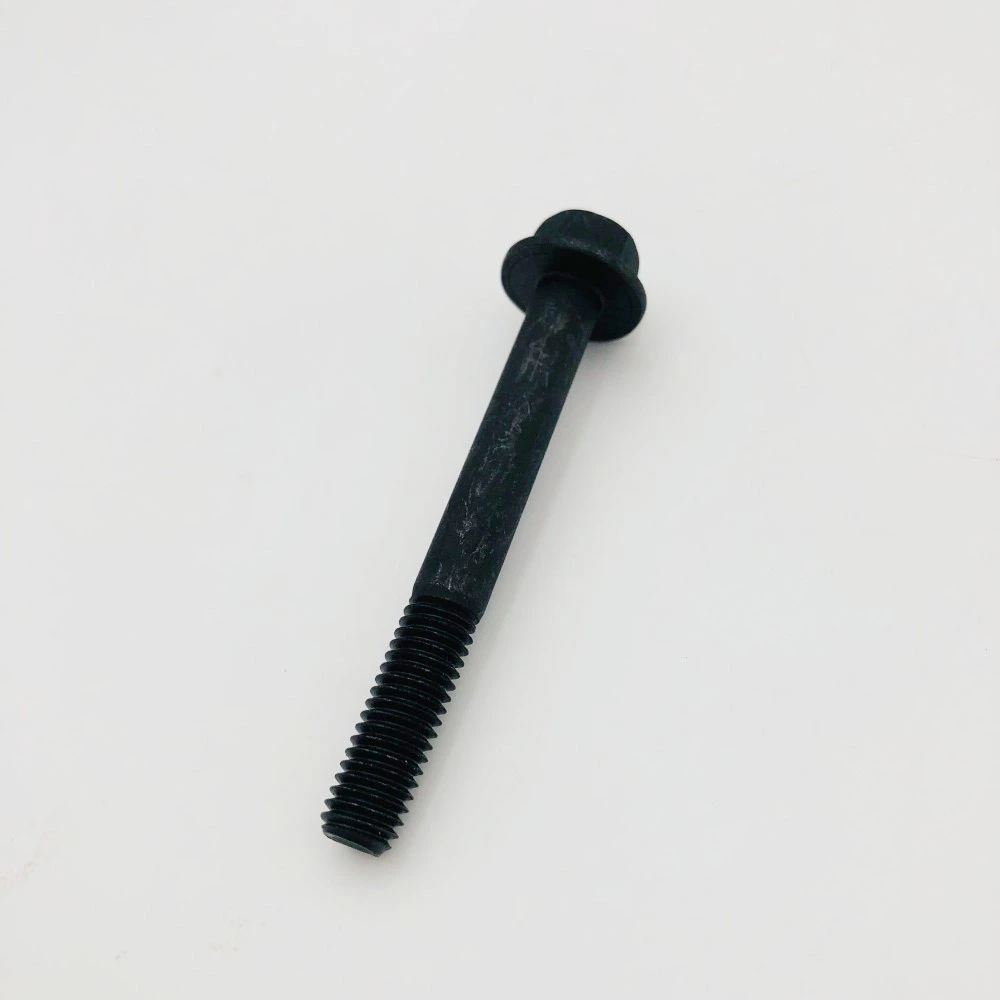

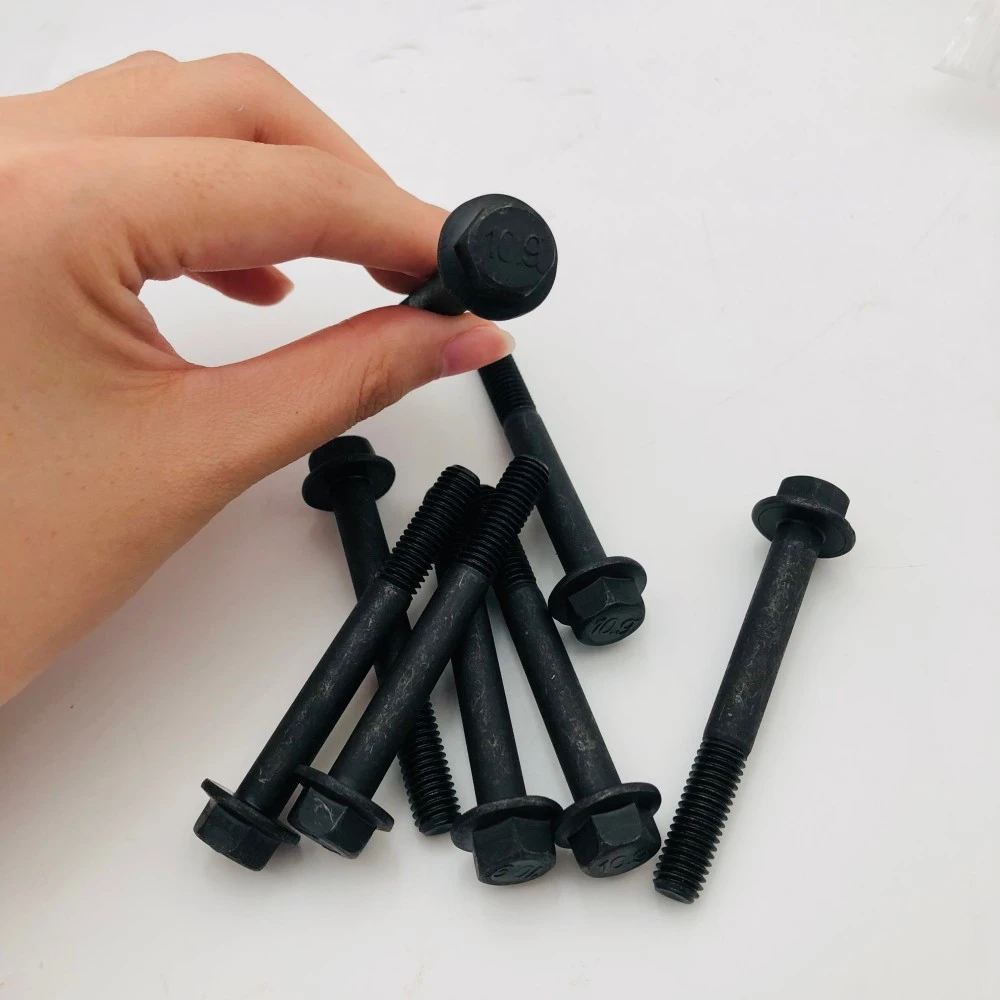

Flensbouten van zwart oxide met hoge sterkte

Een flensbout is een bout met een ingebouwde ringachtige flens onder de kop in plaats van een aparte ring. De flens verdeelt de klemkracht over een groter lageroppervlak, wat een hogere klemkracht betekent zonder zachte materialen te verpletteren. En het elimineert de noodzaak om tijdens de montage met een losse ring te werken. Zwart oxide is een chemische conversiecoating die de bout zijn donkere afwerking geeft, terwijl het milde corrosieweerstand toevoegt en de draadwrijving vermindert.

Waarom is deze combinatie van belang in het veld? Omdat de flens twee taken tegelijk vervult: hij verdeelt de belasting en is bestand tegen losraken. Ingenieurs specificeren flensbouten als ze een schonere montage willen met minder losse onderdelen: autochassis, machineafschermingen en structurele verbindingen.

Productspecificaties

Cijfers en afwerkingen

Graad 8.8: algemene hoge sterkte, treksterkte 800 MPa - machines en uitrusting

Graad 10.9: automobiel- en structurele toepassingen, treksterkte 1.040 MPa

Graad 12.9: maximale sterkte voor kritische verbindingen, treksterkte 1.220 MPa

Materialen: 40Cr/SCM440, 35CrMo, 42CrMo (AISI 4140-familie), 1045 voor klasse 8,8

Afwerkingen: zwart oxide (standaard), verzinkt, zink-nikkel, Dacromet, fosfaat+olie

Schroefdraad: metrisch ISO 6g, UNC/UNF, volledige of gedeeltelijke draad volgens tekening

Optie met getande flens: tanden onder de kop bijten in het pasvlak voor anti-vibratie

De zwarte oxideafwerking is meer dan cosmetisch. Het vormt een dunne magnetietlaag die een lichte oliefilm vasthoudt, waardoor de bout corrosiebestendig is in binnenomgevingen en een uniform, professioneel uiterlijk krijgt. Voor gebruik buitenshuis of bij corrosieve toepassingen raden wij zink-nikkel of Dacromet aan; wij adviseren u op basis van uw omgeving.

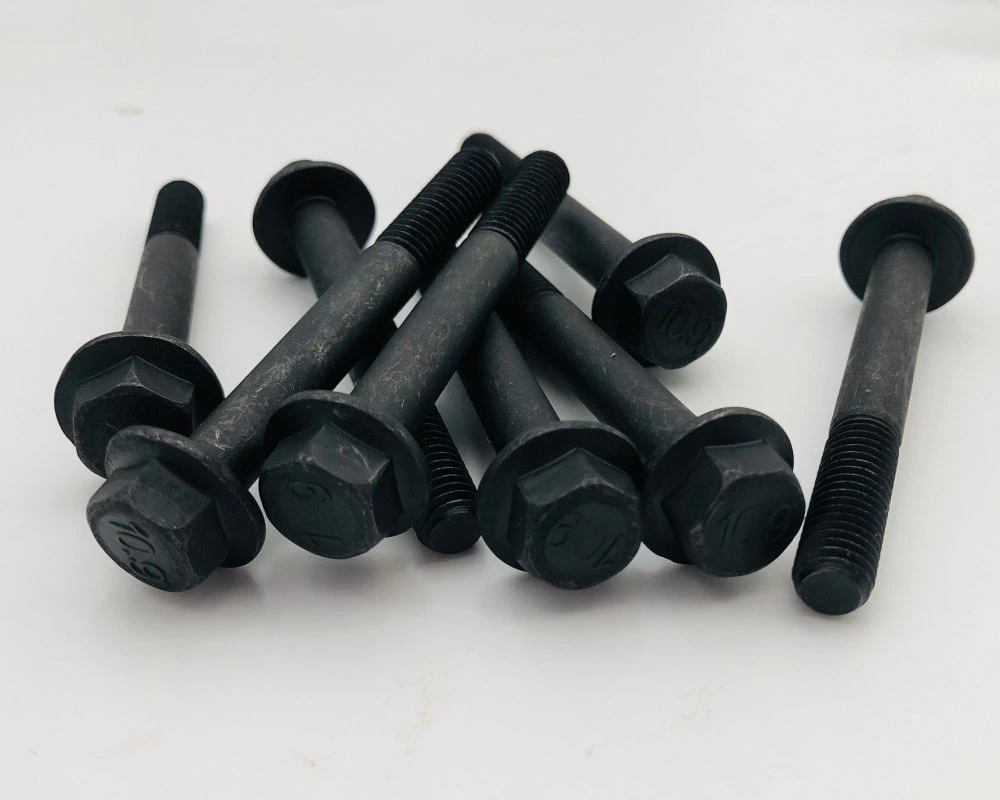

Hoogwaardige flensbouten van zwart oxide, echte behuizing

Industrie: assemblage van zware machines en auto's

Materiaal: gelegeerd staal (kwaliteit 10,9 / 12,9)

Afwerking: Black Oxide (corrosie- en slijtvastheid)

Een Europese fabrikant van industriële machines kreeg te maken met problemen met het loskomen van bouten en oppervlakteoxidatie op zware motorsteunen onder omstandigheden met veel trillingen en een hoog koppel. Ze hadden op maat gemaakte flensbouten met hoge sterkte nodig, met nauwkeurige draadaangrijping en superieure klemkracht.

We produceerden op maat gemaakte zeskantflensbouten van klasse 10.9 met geïntegreerde gekartelde flenzen om de belasting gelijkmatig te verdelen en de noodzaak voor afzonderlijke ringen te elimineren. Er is een hoogwaardige zwarte oxideafwerking aangebracht voor verbeterde corrosieweerstand en consistente koppelprestaties.

Belangrijkste kenmerken en voordelen

Graad 8,8 tot 12,9 Sterkte, certificeerbaar Flensbouten van gelegeerd staal zijn hittebehandeld en gehard tot klasse 8.8, 10.9 of 12.9, geverifieerd door trekproeven en hardheidscontroles voor elke batch. U krijgt gecertificeerde kracht, geen gok; voor kritische verbindingen is die certificering het hele punt.

Geïntegreerde flens, minder losse onderdelen De flens vervangt de afzonderlijke ring, het aantal snijonderdelen en de montagetijd. Op een productielijn die 1.000 verbindingen per ploegendienst assembleert, bespaart het elimineren van een sluitring per verbinding echte minuten – en elimineert een hele reeks kwaliteitsproblemen met "ontbrekende sluitringen".

Trillingsbestendigheid door ontwerp Het brede flenslageroppervlak verhoogt de wrijving onder de kop en voorkomt zelfloslating onder trillingen. Voeg kartels toe onder de flens en de bout grijpt als een borgring op het oppervlak – zonder de ring.

Consistent koppelspanningsgedrag Zwartoxide plus gecontroleerde smering zorgt voor voorspelbare wrijving, zodat momentsleutels consistente klembelastingen produceren. Geen bouten meer die "vast aanvoelen" bij enorm verschillende aanhaalmomenten - uw QC-aanhaalmomentspecificatie betekent eigenlijk iets.

CNC-precisie, echte kwaliteitscontrole De schroefdraad wordt gerold of gesneden tot een tolerantie van 6 g met volledige dikte, en de koppen worden gevormd of machinaal bewerkt met concentrische flensvlakken. 100% optische sortering spoort maatfouten op voordat ze uw lijn bereiken.

Productieproces

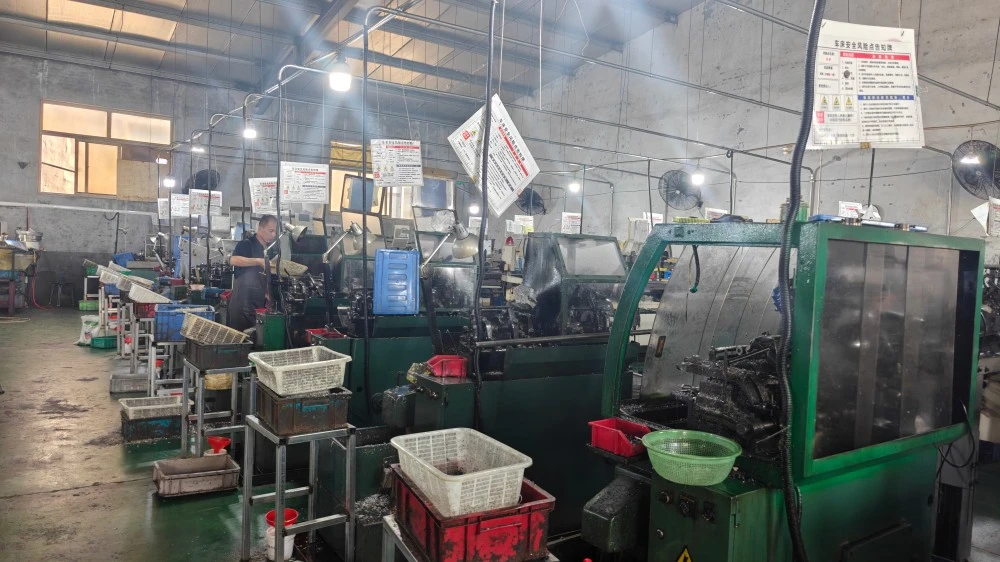

Flensbouten beginnen als staaf of draad van gelegeerd staal, verwerkt door koude kop of CNC-bewerking. De flenskop wordt gevormd en vervolgens worden de draden gerold (voor sterkte) of gesneden (voor precisie) tot een tolerantie van 6 g. Warmtebehandeling door quench-and-temper bereikt de beoogde kwaliteit, gevolgd door oppervlakteafwerking – zwart oxide, beplating of coating volgens specificatie.

Kwaliteitscontrole: trektests, hardheidstests, draadmetingen en maatcontroles op elke batch. 100% optische sorteerschermen voor schroefdraaddefecten, beschadigde flenzen en ontbrekende coating. Bij elke zending worden partijcertificaten met actuele testwaarden meegeleverd.

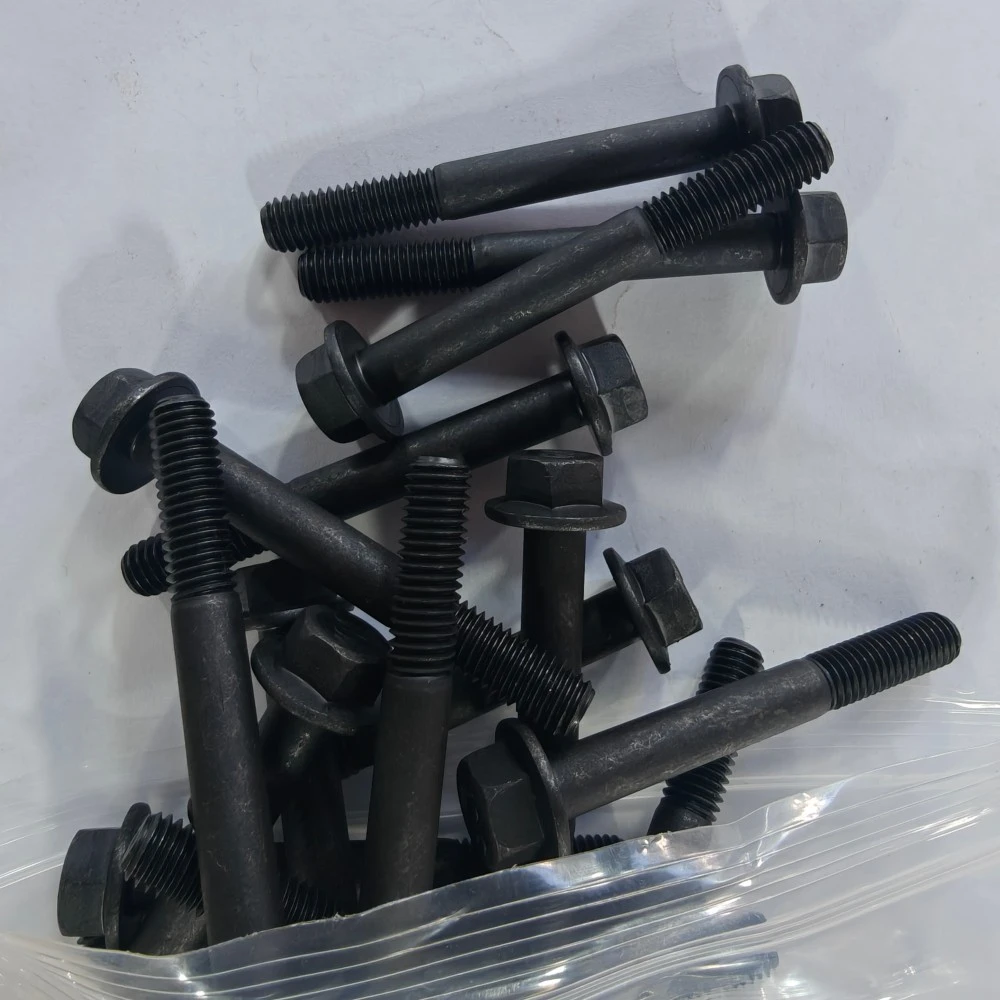

Verpakking en verzending

Bouten worden verpakt in bulkdozen, polyzakken of op maat gemaakte kits volgens uw montagebehoeften, met roestbescherming voor zeevracht. Express voor kleine bestellingen, zeevracht vanuit de haven van Qingdao voor bulk. Documentatie: handelsfactuur, paklijst, vrachtbrief, certificaat van oorsprong, materiaaltestcertificaten. Neem voor prijzen voor flensbouten van zwart oxide met hoge sterkte, bulkbestellingen of een offerte contact op met ons exportteam.

Veelgestelde vragen

Vraag: Wat is het verschil tussen een flensbout en een gewone bout met ring?

A: De flens is een integraal onderdeel: hij kan tijdens de montage niet kwijtraken, vallen of op de verkeerde plaats komen, en zorgt keer op keer voor een consistent draagoppervlak. Flensbouten bieden doorgaans ook een betere trillingsbestendigheid dan bout-plus-ringconstructies.

Vraag: Welk cijfer moet ik kiezen?

A: Graad 8,8 voor algemene machines, 10,9 voor automobiel- en constructiewerken, 12,9 voor kritische verbindingen met hoge belasting. Als u ons de toepassing en de klembelasting vertelt, specificeren wij de kwaliteit en verstrekken wij het testcertificaat.

Vraag: Is zwart oxide voldoende bescherming voor gebruik buitenshuis?

A: Zwartoxide is geschikt voor binnen en licht vochtige omgevingen. Voor gebruik buitenshuis of bij corrosieve toepassingen adviseren wij een zink-nikkel-coating of een Dacromet-coating. Wij stemmen de afwerking af op uw omgeving.

Vraag: Kunt u gekartelde flensbouten leveren?

A: Ja – kartels onder de flens grijpen in het pasoppervlak voor maximale anti-vibratieprestaties. Geef bij uw bestelling "gekartelde flens" op.

Vraag: Levert u testcertificaten bij de bouten?

EEN: Ja. Elke batch wordt geleverd met een materiaalcertificaat en testrapport inclusief trek- en hardheidswaarden. Inspectie door derden (SGS) op aanvraag beschikbaar.
