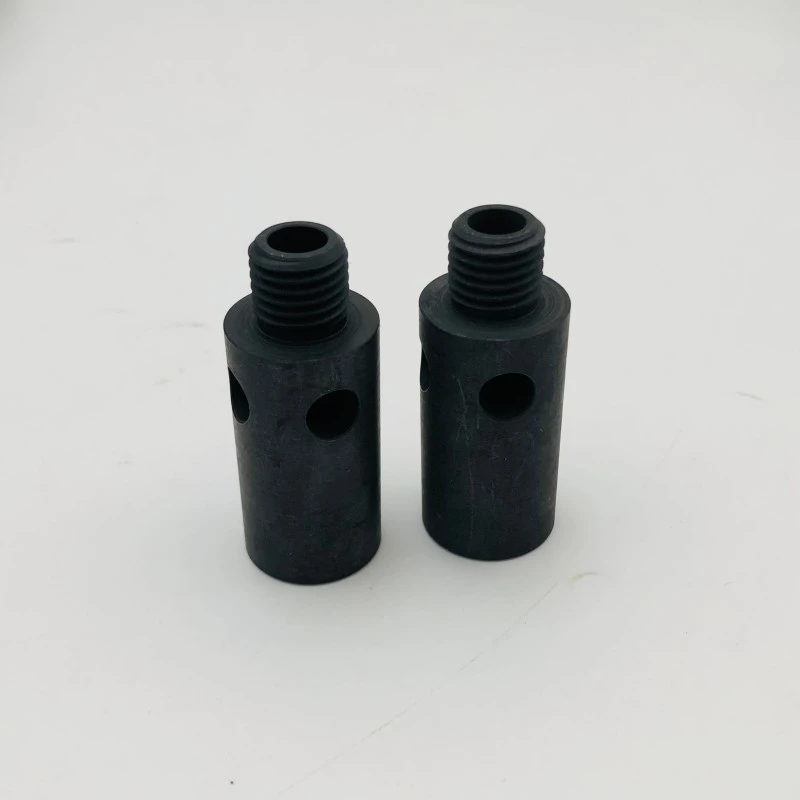

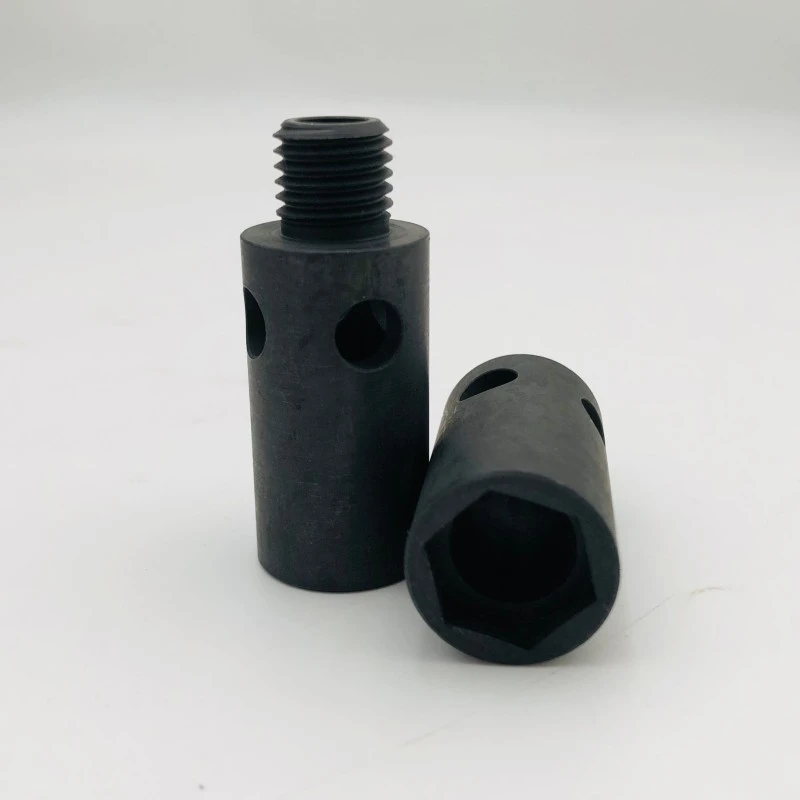

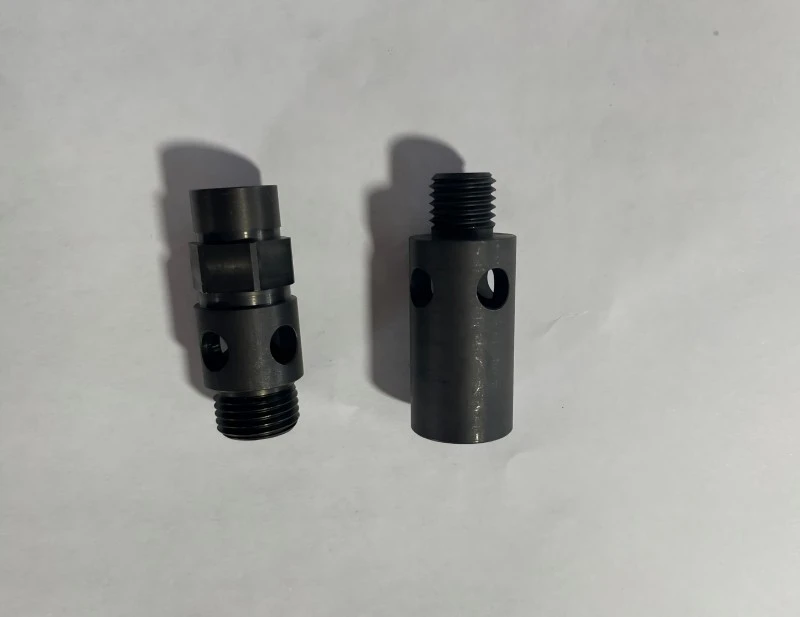

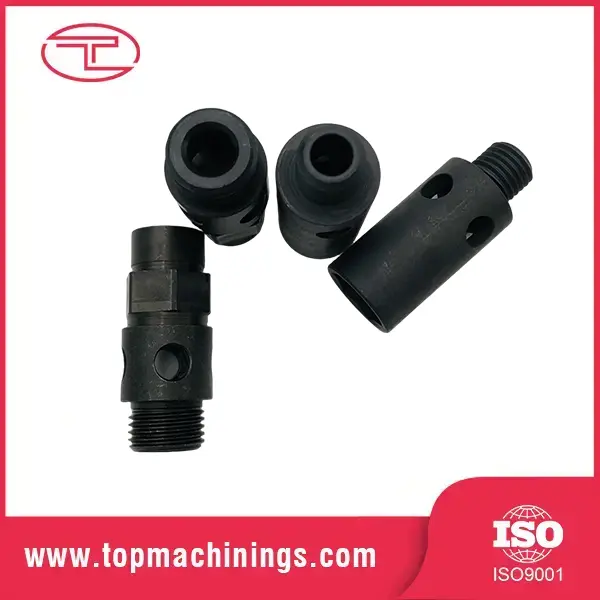

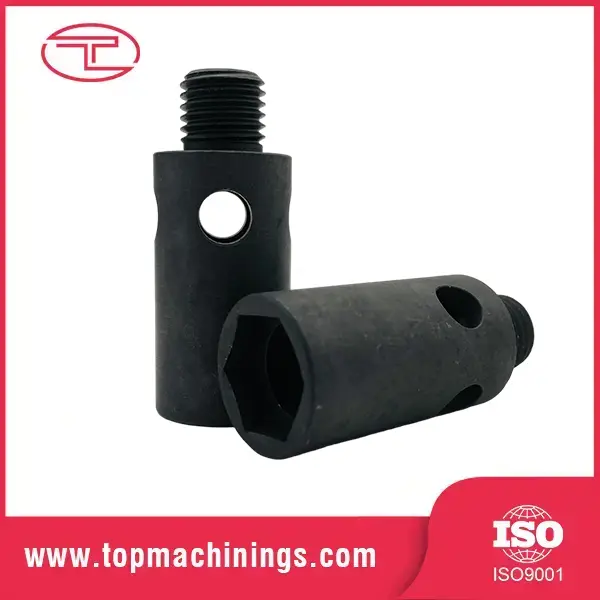

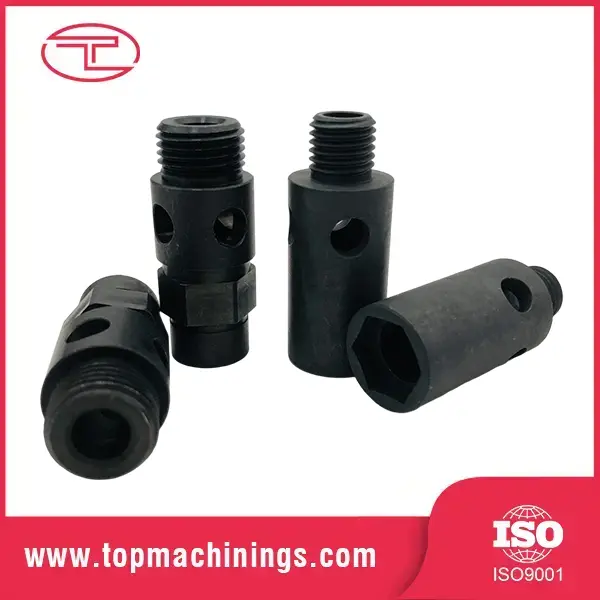

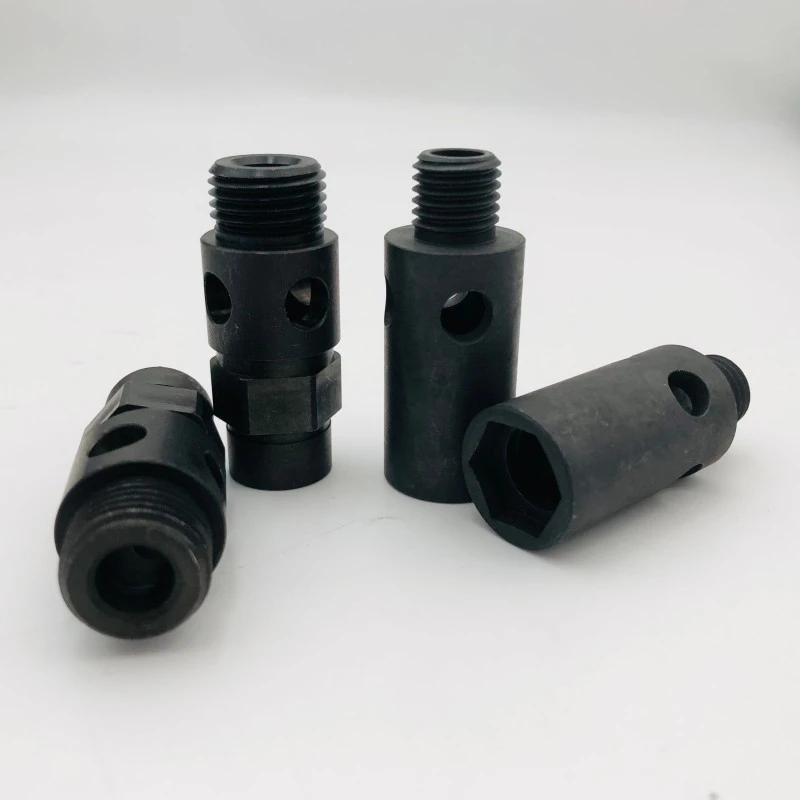

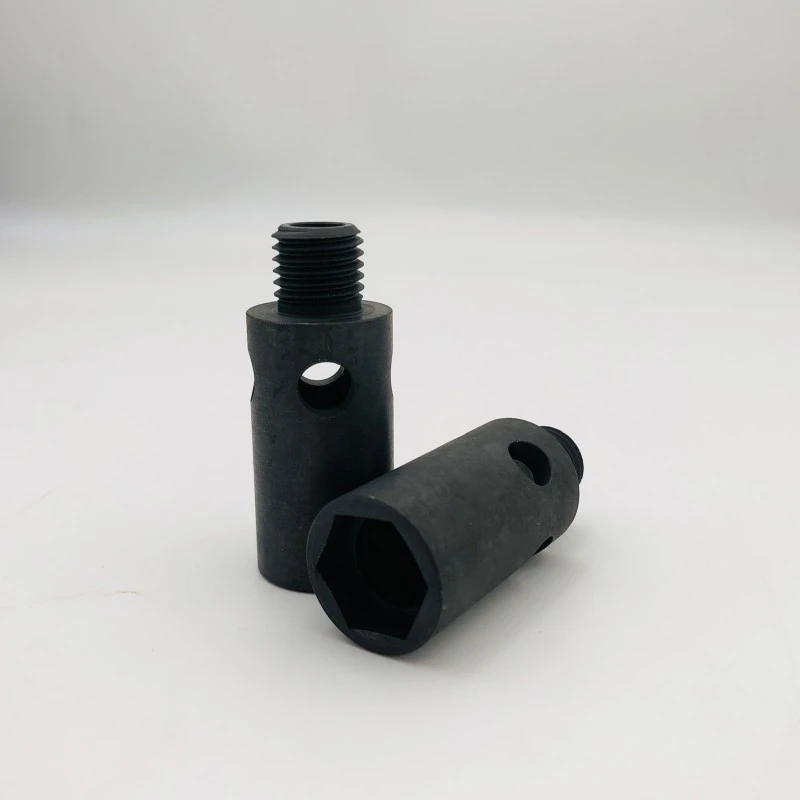

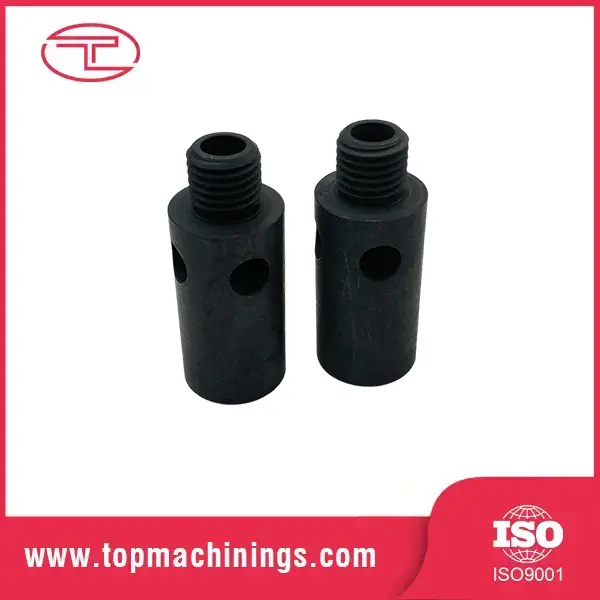

CNC-bewerking van precisie-schroefdraadas

Een schroefdraadas is een cilindrisch roterend onderdeel met machinaal bewerkte schroefdraad over een deel of de gehele lengte. Het klassieke voorbeeld is de spindel – het hart van elke CNC-machine, 3D-printer en lineaire actuator – waarbij de draad in een moer grijpt om rotatie om te zetten in precieze lineaire beweging. Maar CNC-bewerkingsmachines met precisie-schroefdraad verschijnen ook als motorassen met draadeinden, trekstangen, stelschroeven en voedingsassen.

Wat een goede schroefdraadas onderscheidt van een slechte, is in één oogopslag onzichtbaar en catastrofaal tijdens gebruik: nauwkeurigheid van de schroefdraadspoed over de volledige lengte. Een spindel met een cumulatieve spoedfout van 0,1 mm over een slag van een meter zal uw werktuigmachine elke keer 0,1 mm verkeerd positioneren. Dat is het verschil tussen een precisieonderdeel en een probleemonderdeel.

Ontwerp- en materiaaloverwegingen

Gangbare kwaliteiten: 4140/42CrMo, 1045 (algemeen gebruik), SUS303/316 (corrosiebestendigheid), 6061-T6 (lichtgewicht)

Draadvormen: Acme, trapeziumvormig, metrisch ISO, UNC/UNF, compatibel met kogelomloopspindels

Warmtebehandeling: inductieharden van draadflanken, doorharden of carboneren

Kritische kenmerken: centrale gaten voor slijpen, spiebanen, platte gaten, kruisgaten en stapdiameters

Concentriciteit tussen draadspoeddiameter en lagertappen: ≤ 0,02 mm TIR

Rechtheid: 0,05 mm/m standaard, 0,02 mm/m voor precisiekwaliteiten

Voor CNC-bewerking van precisie-schroefdraadassen is de materiaalkeuze een prestatiebeslissing: 4140 gehard en geslepen zorgt voor een lange levensduur en maatvastheid; 6061 aluminium zorgt voor lichtgewicht bewegingen met lage traagheid voor toepassingen met hoge snelheid. We raden de kwaliteit aan op basis van belasting, snelheid en inschakelduur – niet alleen op basis van de prijs.

Belangrijkste kenmerken en voordelen

Nauwkeurige draden over de volledige lengte

De schroefdraad wordt op één punt gesneden of met schroefdraad gefreesd onder CNC-besturing, waarbij de spoednauwkeurigheid wordt geverifieerd over de gehele schroefdraadlengte - niet alleen op de meter. Voor CNC-bewerking van precisie-schroefdraadassen houden we de cumulatieve steekfout binnen 0,02 mm per 300 mm, zodat uw machine op elk verplaatsingspunt correct positioneert.

Concentrische draad-tot-tijdschriftrelatie

De draad- en lagertappen worden in één opstelling of op middelpunten tussen twee bewerkingen bewerkt, met een rondloop van minder dan 0,02 mm. Een as die goed loopt, slijt gelijkmatig, trilt minder en verlengt de levensduur van de lagers.

Warmtebehandeling afgestemd op de toepassing

Inductieharden op draadflanken geeft een slijtvast oppervlak terwijl de kern taai blijft voor koppeloverdracht. Voor hoogcyclische toepassingen carboneren of doorharden wij volgens uw specificatie.

Gronddiameters waar het er toe doet

Lagertappen en afdichtingsoppervlakken kunnen cilindrisch worden geslepen tot Ra 0,2 μm met een tolerantie van ± 0,003 mm - de oppervlakteafwerking die afdichtingen lekvrij houdt en lagers stil houdt bij hoge toerentallen.

One-Stop: as + fittingen

Wij bewerken de volledige as: schroefdraad, spiebanen, platte vlakken, kruisgeboorde gaten en draadeinden – één onderdeel, één leverancier, één kwaliteitsnorm. Geen tweede leverancier, geen tolerantiestapeling tussen componenten.

Productspecificaties

Typische toepassingen

Als fabrikant en leverancier van CNC-bewerkingsmachines met precisie-schroefdraad levert Tuoyuan Metal assen in bulk tegen fabrieksdirecte prijzen voor:

Spindels en kogelomloopspindel-compatibele assen voor CNC-machines en 3D-printers

Motorassen met draadeinden voor koppelingen en poelies

Lineaire actuator en elektrische cilindercomponenten

Trekstangen en stelschroeven voor industriële apparatuur

Onderdelen voor stuurinrichting en ophanging voor auto's met schroefdraad

Toevoerschachten voor textiel-, verpakkings- en drukmachines

Over ons

Precisiebewerking is onze kernactiviteit

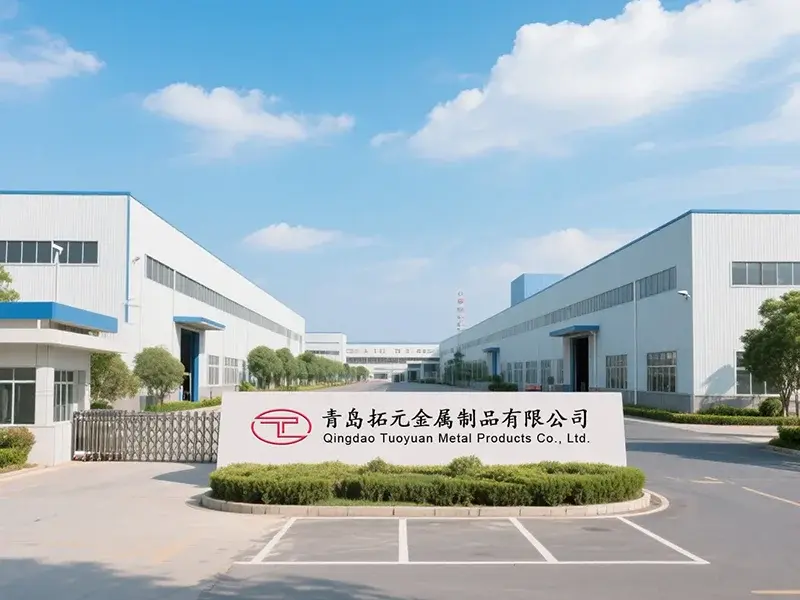

Tuoyuan Metal is gespecialiseerd in nauwkeurig gedraaide onderdelen en CNC-gefreesde componenten - CNC-bewerking van precisie-schroefdraadassen bevindt zich precies in onze stuurhut. Tien jaar verspaningservaring, 20 snelle CNC-draaibanken, 5 bewerkingscentra en een jaarlijkse capaciteit van 100 miljoen stuks.

Bewezen op de Noord-Amerikaanse markten

60% van onze omzet gaat naar Noord-Amerika, waar klanten nauwe toleranties en betrouwbare leveringen eisen. Een herhalingsaankooppercentage van 95% betekent dat onze klanten opnieuw bestellen – de sterkste kwaliteitscertificering die er is.

Snelle, duidelijke communicatie

Ons verkoopteam spreekt vloeiend Engels en reageert binnen 24 uur. Kwaliteitsproblemen krijgen binnen 48 uur een reactie. Geen taalbarrières, geen ommekeer.

Technische ondersteuning ingebouwd

Twijfel je over materiaal of warmtebehandeling? Stuur ons uw aanvraag en wij adviseren u over de juiste kwaliteit en proces. Wij ondersteunen van prototype tot massaproductie.

Veelgestelde vragen

Vraag: Maken jullie loodschroeven? Welke nauwkeurigheid kunt u bereiken? A: Ja – spindels zijn een van onze specialiteiten. Standaard kwaliteit houdt ±0,05 mm per 300 mm vast; precisiekwaliteit houdt een cumulatieve pitchfout van ± 0,02 mm vast. Voor een hogere nauwkeurigheid raden wij kogelomloopspindels aan, die wij ook kunnen leveren.

Vraag: Kun je een as uit een monster bewerken? A: Ja, we reverse-engineeren op basis van zowel fysieke monsters als tekeningen. We meten het monster, maken een tekening en bevestigen dit vóór de productie.

Vraag: Welke warmtebehandeling adviseert u voor een slijtvaste draad? A: Voor de meeste CNC-bewerkingstoepassingen met precisie-schroefdraadassen en actuatoren is inductieharden van de draadflanken tot HRC 45–55 de juiste keuze: hard oppervlak, harde kern. Voor extreme slijtage is carboneren of volledige doorharding mogelijk.

Vraag: Kunt u de diametertolerantie handhaven die u claimt? EEN: Ja. Gedraaide diameters houden ±0,02 mm vast; gronddiameters houden ±0,005 mm aan. Onze CNC-machines hebben een herhaalpositioneringsnauwkeurigheid van ≤ ± 0,003 mm, geverifieerd door CMM-inspectie bij elke batch.

Vraag: Wat is uw MOQ en doorlooptijd? A: Prototype MOQ is flexibel (zelfs 1-5 stuks). Productie MOQ vanaf ongeveer 500 stuks. De levertijd bedraagt ​​gemiddeld 15 dagen, 18–20 dagen bij slijpen en warmtebehandeling.
