Wat zijn precisie-gedraaide onderdelen van titanium en waarom zijn ze van belang bij de productie?

1. Wat zijn precisie-gedraaide onderdelen van titanium?

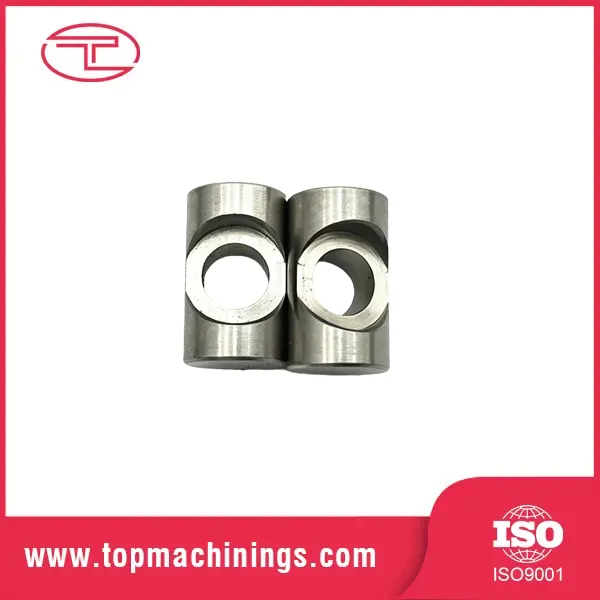

Titanium precisie gedraaide onderdelenzijn componenten die worden vervaardigd door materiaal uit roterend titaniummateriaal te verwijderen met behulp van gespecialiseerde draaiapparatuur. Computer numerieke besturingssystemen (CNC) begeleiden de snijgereedschappen om nauwkeurige diameters, lengtes, groeven, schroefdraden, boringen en andere gespecificeerde kenmerken te produceren.

In tegenstelling tot metalen componenten voor algemeen gebruik zijn nauwkeurig gedraaide onderdelen ontworpen om aan gedefinieerde technische vereisten te voldoen. Hun afmetingen en oppervlaktecondities kunnen rechtstreeks van invloed zijn op de afdichtingsprestaties, de uitlijning van de assemblage, de rotatiebeweging, de betrouwbaarheid van de bevestiging en de levensduur van de apparatuur.

Typische voorbeelden zijn onder meer titanium assen, bussen, hulzen, pennen, schroefdraadfittingen, afstandshouders, connectoren en op maat gemaakte cilindrische componenten. Afhankelijk van de tekening kan een onderdeel alleen draaien of extra frezen, boren, draadsnijden, slijpen en oppervlakteafwerking vereisen.

Wat maakt een gedraaid onderdeel echt nauwkeurig ontworpen?

• Maatnauwkeurigheid:Kritische diameters, lengtes en boringen blijven binnen gespecificeerde toleranties.
• Geometrische controle:Concentriciteitsgerelateerde eisen, slingering, rondheid en andere geometrische kenmerken worden waar nodig gecontroleerd.
• Oppervlaktekwaliteit:Functionele oppervlakken voldoen aan gespecificeerde ruwheids- en afwerkingseisen.
• Materiaalconsistentie:De titaniumkwaliteit en materiaalconditie komen overeen met de technische specificaties.
• Herhaalbaarheid:Productieprocessen zorgen voor consistente resultaten voor goedgekeurde batches.

Voor kopers is het doel niet simpelweg het verkrijgen van een titaniumcomponent. Het doel is om een ​​onderdeel te verkrijgen dat bij het samenstel past, betrouwbaar presteert in de werkomgeving en consistent op het vereiste volume kan worden vervaardigd.

2. Waarom is titanium belangrijk bij precisieproductie?

Titanium wordt geselecteerd wanneer conventionele metalen niet de vereiste combinatie van mechanische prestaties, gewicht en omgevingsbestendigheid kunnen bieden. De voordelen zijn vooral waardevol bij compacte assemblages waarbij elk onderdeel betrouwbare prestaties moet leveren zonder onnodige massa toe te voegen.

Hoge sterkte met laag gewicht

Titaniumlegeringen bieden een gunstige sterkte-gewichtsverhouding. Vergeleken met veel staalsoorten kunnen titaniumlegeringen aanzienlijke gewichtsbesparingen opleveren, terwijl de sterkte behouden blijft die nodig is voor goed ontworpen componenten. Dit maakt ze aantrekkelijk voor ruimtevaarthardware, lichtgewicht mechanismen en draagbare apparatuur.

Uitstekende corrosiebestendigheid

Titanium vormt op natuurlijke wijze een beschermende oxidefilm die bijdraagt ​​aan de corrosieweerstand in veel omgevingen. Afhankelijk van de kwaliteit en de gebruiksomstandigheden kan het geschikt zijn voor scheepsuitrusting, chemische verwerkingssystemen en componenten die worden blootgesteld aan vocht of corrosieve media.

Niettemin moet de compatibiliteit altijd worden beoordeeld aan de hand van de daadwerkelijke chemicaliën, temperaturen, spleetomstandigheden en werkdruk die daarbij betrokken zijn. Geen enkele titaniumsoort is geschikt voor elke omgeving.

Betrouwbare prestaties in veeleisende toepassingen

Goed geselecteerde titaniumcomponenten kunnen een bruikbare combinatie bieden van mechanische sterkte, corrosieweerstand en functionele betrouwbaarheid op de lange termijn. Bepaalde titaniumkwaliteiten bieden ook een goede biocompatibiliteit, hoewel medisch gebruik extra materiaal-, productie- en wettelijke controles vereist.

Potentieel voor waarde op lange termijn

Titanium kost doorgaans meer in aanschaf en bewerking dan gewone alternatieven van aluminium of staal. De waarde ervan moet echter worden beoordeeld over de hele levensduur van het onderdeel. Een lager gewicht, minder corrosiegerelateerd onderhoud en toepassingsspecifieke prestatievoordelen kunnen de initiële investering rechtvaardigen.

De meest economische oplossing is niet noodzakelijkerwijs het materiaal met de laagste eenheidsprijs. Het is het materiaal dat zonder onnodige bewerkingen of overmatige specificatie voldoet aan de functionele eisen van de toepassing.

3. Welke titaniumkwaliteiten moet u overwegen?

Materiaalkeuze heeft invloed op de sterkte, corrosieweerstand, bewerkbaarheid, kosten en naleving van klantspecificaties. Twee veel voorkomende keuzes zijn commercieel zuiver titanium klasse 2 en de titaniumlegering Ti-6Al-4V, algemeen bekend als klasse 5. Andere kwaliteiten kunnen geschikter zijn voor specifieke chemische, structurele of gereguleerde toepassingen.

De tabel biedt een algemene selectiegids en is geen vervanging voor technische goedkeuring. Materiaalkwaliteiten, leveringsvoorwaarden en nationale of industriële normen zijn niet automatisch uitwisselbaar. Kopers moeten de exacte kwaliteit, de geldende norm en de vereiste materiaalconditie opgeven.

Hoe kunt u fouten bij de materiaalkeuze voorkomen?

• Identificeer de werkelijke belastingen, het temperatuurbereik en de omgeving.
• Bevestig of corrosieweerstand, sterkte, vermoeidheidsprestaties of gewicht de primaire vereiste zijn.
• Controleer de materiaalnorm en eventuele klantspecifieke beperkingen.
• Bevestig of materiaalcertificaten en batchtraceerbaarheid vereist zijn.
• Vraag de fabrikant om de beschikbaarheid van materialen te controleren voordat hij het productieschema goedkeurt.

Als u alleen een kwaliteit kiest omdat deze wordt beschreven als hoge sterkte of corrosiebestendig, kan dit de kosten verhogen zonder het eindproduct te verbeteren. Materiële beslissingen moeten gebaseerd zijn op meetbare operationele vereisten.

4. Hoe worden precisie-gedraaide onderdelen van titanium vervaardigd?

Betrouwbaar draaien van titanium vereist een gecontroleerde workflow die engineeringbeoordeling, materiaalvoorbereiding, bewerking, inspectie en uiteindelijke levering met elkaar verbindt. Elke fase helpt defecten te voorkomen die anders tijdens de montage of het gebruik in het veld zouden kunnen optreden.

Stap 1: Tekeningbeoordeling en ontwerpevaluatie

De fabrikant beoordeelt de technische tekening, het driedimensionale model, de kritische afmetingen, de schroefdraad, de oppervlaktevereisten en de productiehoeveelheid. Mogelijke problemen zijn onder meer onnodig nauwe toleranties, ontoegankelijke kenmerken, dunne wanden en complexe interne geometrieën.

Vroege technische feedback helpt bij het identificeren van veranderingen die de bewerking kunnen vereenvoudigen zonder de functionaliteit in gevaar te brengen.

Stap 2: Materiaalvoorbereiding

Grondstof wordt geselecteerd op basis van de gespecificeerde titaniumkwaliteit, voorraadvorm, afmetingen en materiaalconditie. Indien nodig worden certificaten en identificatiegegevens gecontroleerd voordat de productie begint.

Stap 3: CNC-draaien

Tijdens CNC-draaien roteert het werkstuk terwijl snijgereedschappen materiaal verwijderen volgens de geprogrammeerde bewerkingsvolgorde. Afhankelijk van het ontwerp kan het proces externe diameters, schouders, groeven, boringen en andere rotatiekenmerken creëren.

Een juiste werkstukopspanning, gereedschapsgeometrie, snijparameters en koelmiddeltoevoer zijn essentieel voor een stabiele productie.

Stap 4: Secundaire bewerkingen

Sommige componenten vereisen extra frezen, boren, tappen, draadsnijden, slijpen of ontbramen. Deze werkzaamheden moeten worden gecoördineerd om kritieke oppervlakken te beschermen en de dimensionale relaties tussen kenmerken te behouden.

Stap 5: Inspectie en afwerking

Afgewerkte onderdelen worden gecontroleerd aan de hand van de tekening en de aankoopeisen. Afhankelijk van de toepassing kan dit het meten van afmetingen, draadinspectie, testen van de oppervlakteruwheid, visuele inspectie en beoordeling van materiaaldocumentatie omvatten.

Elke gespecificeerde afwerkingsbehandeling moet worden beoordeeld op compatibiliteit met de titaniumkwaliteit, functionele vereisten en daaropvolgende montagewerkzaamheden.

Stap 6: Verpakking en levering

Onderdelen moeten worden gereinigd en verpakt op een manier die de schroefdraad, afdichtingsoppervlakken en precisiekenmerken beschermt. Duidelijke etikettering en traceerbaarheidsgegevens kunnen de ontvangstinspectie en het voorraadbeheer vereenvoudigen.

5. Welke bewerkingsuitdagingen moeten kopers begrijpen?

Titanium kan met succes worden bewerkt, maar het gedrag ervan verschilt van dat van veel gangbare technische metalen. Door deze verschillen te begrijpen, kunnen kopers offertes, productieschema's en productiecapaciteiten realistischer beoordelen.

Warmteconcentratie en gereedschapslijtage

Titanium heeft een relatief lage thermische geleidbaarheid, waardoor warmte zich kan concentreren nabij de snijzone. Dit kan de slijtage van het gereedschap versnellen en de oppervlaktekwaliteit beïnvloeden als de snijomstandigheden en koeling niet goed worden gecontroleerd.

Geschikte snijgereedschappen, stabiele bewerkingsparameters, effectieve koelmiddeltoevoer en tijdige gereedschapsvervanging helpen de procesconsistentie te behouden.

Elastisch herstel en dimensionale variatie

Het elastische gedrag van titanium kan ervoor zorgen dat het materiaal terugveert nadat de snijkrachten zijn opgeheven. Dunwandige componenten en slanke assen zijn bijzonder gevoelig voor werkstukdruk en snijkrachten.

Zorgvuldig ontwerp van de armatuur, de juiste bewerkingsvolgorde en tussentijdse metingen kunnen de vervorming helpen verminderen en de dimensionale controle verbeteren.

Spaanbeheersing en oppervlaktedefecten

Ongecontroleerde spanen kunnen de bewerking verstoren, afgewerkte oppervlakken beschadigen en de geautomatiseerde productie verstoren. Onjuiste gereedschapsomstandigheden kunnen ook scheuren in het oppervlak, opgehoopt materiaal op de snijkant of inconsistente afwerkingen veroorzaken.

Effectieve spaanafvoer en inspectie van kritische oppervlakken zijn daarom belangrijke onderdelen van het proces.

Hogere productiekosten

De materiaalprijs van titanium, de bewerkingstijd, het gereedschapsverbruik en de inspectie-eisen kunnen allemaal van invloed zijn op de kosten van het eindproduct. Strakke toleranties, complexe kenmerken en veeleisende documentatie kunnen de kosten verder verhogen.

Kopers kunnen de kostenefficiëntie vaak verbeteren door niet-functionele functies te vereenvoudigen, onnodig nauwe toleranties te vermijden en een geschikte productiehoeveelheid te selecteren.

6. Hoe kunt u de juiste toleranties specificeren?

Toleranties bepalen hoeveel een vervaardigde afmeting kan variëren terwijl deze acceptabel blijft. Bij precisiegedraaide titaniumonderdelen hangt de juiste tolerantie af van de kenmerken, het materiaal, de geometrie, de productiemethode, de inspectiemogelijkheden en de functionele vereisten.

Er bestaat geen universele tolerantie die voor elk titaniumonderdeel geldt. De volgende voorbeelden illustreren hoe kopers hun behoeften kunnen organiseren in plaats van een bepaalde productiecapaciteit te garanderen.

Pas nauwe toleranties alleen toe waar ze nodig zijn

Het toepassen van zeer nauwe toleranties op elke afmeting kan de bewerkingstijd, de inspectie-inspanning en het afkeurrisico vergroten. Een meer praktische benadering is het identificeren van de kenmerken die rechtstreeks van invloed zijn op de montage, afdichting, rotatie of belastingoverdracht.

Een lagerzitting kan bijvoorbeeld een strengere maatvoering vereisen dan een niet-functionele externe schouder. De definitieve eisen moeten door de ontwerpingenieur worden vastgesteld en bij de fabrikant worden geverifieerd voordat de productie wordt goedgekeurd.

Bevestig de inspectiemethoden voordat u bestelt

Vraag hoe kritische dimensies worden gemeten en vastgelegd. Afhankelijk van het onderdeel kunnen geschikte methoden gekalibreerde micrometers, binnenmeters, draadmeters, instrumenten voor oppervlakteruwheid, optische meetsystemen of coördinatenmeetmachines omvatten.

De leverancier moet bevestigen dat de voorgestelde inspectiemethode geschikt is voor de gespecificeerde tolerantie en geometrie.

7. Welke industrieën gebruiken titanium-gedraaide componenten?

Titanium precisie-gedraaide onderdelen worden gebruikt in industrieën waar materiaalprestaties, corrosieweerstand, laag gewicht of gespecialiseerde bedrijfsomstandigheden de kosten ervan rechtvaardigen.

Lucht- en ruimtevaart

Geselecteerde lucht- en ruimtevaartsystemen gebruiken titaniumcomponenten voor gewichtsgevoelige constructies, bevestigingsmiddelen, assen, fittingen en andere precisiehardware. Deze toepassingen vereisen mogelijk strikte materiaalspecificaties, traceerbaarheid en gedocumenteerde inspectieprocedures.

Medische apparatuur

Titanium wordt gebruikt in bepaalde medische instrumenten, onderdelen van apparatuur en implantaatgerelateerde producten. Toepassingen waarbij patiëntcontact of implantatie betrokken is, vereisen geschikte materiaalkwaliteiten, gevalideerde processen en toepasselijke wettelijke controles. Het machinaal bewerken van titanium voor algemene doeleinden alleen garandeert geen medische geschiktheid.

Maritieme en chemische verwerking

Corrosiebestendige titaniumcomponenten kunnen nuttig zijn in geselecteerde maritieme systemen, vloeistofbehandelingsapparatuur en chemische verwerkingsinstallaties. Bij de keuze van de kwaliteit moet rekening worden gehouden met de feitelijke vloeistofchemie, temperatuur, druk en gebruiksomgeving.

Industriële machines en automatisering

Op maat gemaakte pinnen, hulzen, connectoren, assen en precisiefittingen kunnen profiteren van de mechanische eigenschappen van titanium in gespecialiseerde machines, geautomatiseerde apparatuur en compacte mechanismen.

Energie- en hoogwaardige apparatuur

Sommige energiesystemen en hoogwaardige producten maken gebruik van titaniumcomponenten waarbij gewicht, corrosieweerstand of mechanische prestaties belangrijk zijn. Het ontwerp en de materiaalspecificatie moeten de werkelijke belastingen en blootstelling aan de omgeving van de toepassing weerspiegelen.

In deze sectoren is het meest geschikte componentontwerp een ontwerp dat de technische vereisten in evenwicht brengt met de maakbaarheid, de inspectiebehoeften en de totale kosten.

8. Hoe kunt u de kwaliteit van onderdelen verifiëren?

Een voltooid onderdeel kan er goed uitzien, maar toch niet voldoen aan de maat- of materiaalvereisten. Een gestructureerd kwaliteitsproces helpt kopers te verifiëren dat de geleverde titanium precisiegedraaide onderdelen voldoen aan de goedgekeurde specificatie.

Beoordeel materiaalidentificatie en traceerbaarheid

Bevestig de kwaliteit, de materiaalnorm en de vereiste materiële staat. Vraag, indien aangegeven, materiaaltestcertificaten aan en zorg ervoor dat de documentatie gekoppeld kan worden aan de geleverde productiebatch.

Controleer kritische afmetingen

Inspectiegegevens moeten de gemeten kenmerken identificeren en aantonen dat aan de toepasselijke tekeningvereisten wordt voldaan. Voor veeleisende projecten dient u vooraf afspraken te maken over het formaat van het inspectierapport, het bemonsteringsplan en de acceptatiecriteria.

Evalueer de kwaliteit van het oppervlak en de schroefdraad

Inspecteer functionele oppervlakken op relevante defecten en controleer of de schroefdraad voldoet aan de gespecificeerde norm. Ontbramen en reinigen mogen de afdichtingsranden, pasvlakken of andere kritische kenmerken niet beschadigen.

Bevestig het kwaliteitssysteem

Vraag of de fabrikant gedocumenteerde procedures handhaaft voor productiecontrole, niet-conforme producten, kalibratie van apparatuur en corrigerende maatregelen. Certificeringen moeten worden gecontroleerd op reikwijdte en geldigheid in plaats van te worden afgeleid uit de algemene marketingverklaringen van een leverancier.

• Goedgekeurde technische tekening en revisiecontrole.
• Materiaalidentificatie en benodigde certificaten.
• Gedocumenteerde dimensionale en visuele inspectie.
• Gedefinieerde acceptatiecriteria en afhandeling van non-conformiteiten.
• Geschikte verpakking, etikettering en batchidentificatie.

Deze maatregelen helpen bij het verminderen van ontvangstgeschillen, onverwachte montageproblemen en het risico van inconsistente productiebatches.

9. Hoe kunt u een betrouwbare leverancier kiezen?

Het kiezen van een leverancier voor precisiedraaionderdelen van titanium vereist meer dan het vergelijken van eenheidsprijzen. Kopers moeten beoordelen of de fabrikant de toepassing begrijpt, de vereiste geometrie kan produceren en een inspectieproces heeft dat past bij het risiconiveau van het project.

Evalueer relevante productie-ervaring

Vraag of de leverancier ervaring heeft met de opgegeven titaniumkwaliteit, vergelijkbare onderdeelafmetingen, vereiste toleranties en productievolumes. Ervaring met een ander metaal bewijst niet automatisch dat titanium gelijkwaardig is.

Beoordeel Technische Communicatie

Een betrouwbare leverancier moet onduidelijke tekeningvereisten kunnen identificeren, productierisico's kunnen bespreken en de afwegingen tussen toleranties, productiemethoden en kosten kunnen uitleggen.

Vergelijk volledige offertes

Zorg ervoor dat offertes dezelfde materiaalkwaliteit, hoeveelheid, inspectie-eisen, afwerkingsbewerkingen, verpakking en leveringsvoorwaarden omvatten. Een lagere initiële prijs kan belangrijke diensten uitsluiten of minder veeleisende specificaties veronderstellen.

Beoordeel de consistentie van de productie

Bespreek voor herhaalbestellingen de procesdocumentatie, wijzigingsbeheer, traceerbaarheid van batches en hoe dimensionale variatie wordt gemonitord. Consistentie wordt vooral belangrijk wanneer componenten worden gebruikt in samenstellingen met beperkte speling of strikte prestatie-eisen.

Werk samen met een duidelijk gedefinieerde productiepartner

Bij het evalueren van Qingdao Tuoyuan Metal Products Co., Ltd. voor een titaniumcomponentproject moeten kopers de technische tekening, materiaalvereisten, beoogde hoeveelheid en inspectieverwachtingen verstrekken, zodat de specifieke productievereisten kunnen worden beoordeeld voordat een bestelling wordt geplaatst.

Zoals bij elke leveranciersevaluatie dient u de relevante bewerkingsmogelijkheden, materiaalinkoopregelingen, kwaliteitsdocumentatie en leveringsverplichtingen voor het daadwerkelijke project te bevestigen in plaats van te vertrouwen op algemene productbeschrijvingen.

10. Welke factoren beïnvloeden de productiekosten?

De kosten van precisiedraaionderdelen van titanium zijn afhankelijk van het volledige productieproces, niet alleen van het gewicht van de grondstof. Door inzicht te krijgen in de belangrijkste kostenfactoren kunnen inkoopteams nuttiger offerteaanvragen voorbereiden en onnodige uitgaven vermijden.

Bereid een volledige offerteaanvraag voor

Om zinvolle en vergelijkbare citaten te verkrijgen, dient u de volgende informatie op te nemen:

• 2D-technische tekening en, indien beschikbaar, een 3D-model.
• Exacte titaniumkwaliteit en materiaalspecificatie.
• Vereiste toleranties, oppervlakteafwerking en draaddetails.
• Aantal prototypen en verwacht volume voor nabestellingen.
• Inspectierapporten, certificaten en traceerbaarheidseisen.
• Vereiste afwerking, verpakking, leveringslocatie en streefdatum.

Dankzij volledige informatie kunnen leveranciers de haalbaarheid beoordelen en kostenfactoren identificeren voordat de productie begint. Het vermindert ook de kans op misverstanden over materiaalvervangingen, de reikwijdte van de inspectie en de leveringsverwachtingen.

11. Veelgestelde vragen

Conclusie

Precisiegedraaide onderdelen van titanium bieden waardevolle voordelen wanneer de prestaties van componenten afhankelijk zijn van de sterkte-gewichtsverhouding, corrosieweerstand, maatnauwkeurigheid en toepassingsspecifieke betrouwbaarheid. Het bereiken van deze voordelen vereist een juiste materiaalkeuze, gecontroleerde CNC-bewerking, realistische toleranties en een kwaliteitsproces dat is afgestemd op het beoogde gebruik van het onderdeel.

Voor engineeringteams en inkoopprofessionals begint de meest effectieve inkoopstrategie met een duidelijke technische specificatie en een geïnformeerde vergelijking van productiecapaciteit, inspectie-eisen, kosten en leveringsverplichtingen. Door deze factoren in een vroeg stadium aan te pakken, kunnen vermijdbare kosten worden verlaagd en de consistentie van de voltooide componenten worden verbeterd.
