Wat houdt het volledige CNC-productieproces in?

Van het initiële productontwerp en CAD-modellering, via CAM-programmering, machine-instellingen en de daadwerkelijke bewerking tot de uiteindelijke kwaliteitsinspectie en nabewerking, onderzoekt het hoe digitale precisie en mechanische efficiëntie samenkomen om complexe metalen onderdelen te creëren.

Stap 1: Productontwerp en creatie van CAD-tekeningen

AlleCNC-productiebegint met de productvereisten van de klant. Ons ontwerpteam gebruikt CAD-software om nauwkeurige 2D-technische tekeningen te tekenen en complete 3D-productmodellen te bouwen, die de basis leggen voor de uiteindelijke vorm van het voltooide onderdeel.

Ontwerp voor controle

We evalueren de prestaties van grondstoffen, de toegang tot het gereedschap, de verwerkingsproblemen en de productiekosten in de ontwerpfase om latere productieproblemen te voorkomen.

Volledige modelnormen

3D-modellen moeten elk structureel kenmerk van het onderdeel volledig weergeven.

Duidelijke technische markeringen

Alle tekeningen hebben gemarkeerde maattoleranties, geometrische toleranties en vereisten voor oppervlakteruwheid nodig ter referentie tijdens de productie.

Stap 2: CAM-programmering en bewerkingsprocesplanning

CAM-software fungeert als schakel tussen ontwerpbestanden en CNC-bewerkingsmachines. Onze technische programmeurs zetten CAD-modellen om naar G-code en M-code, de leesbare commandotaal voor CNC-apparatuur.

Bewerking Faseverdeling

We scheiden het voor- en nabewerkingen voor alle onderdelen: bij de voorbewerking wordt het overtollige materiaal snel verwijderd, terwijl bij de nabewerking de precisie en oppervlaktekwaliteit worden gewaarborgd.

Snijgereedschap en padoptimalisatie

We kiezen bijpassende snijgereedschappen en ontwerpen de kortst mogelijke snijpaden om de reistijd te verkorten en de algehele productie-efficiëntie te verhogen.

Aangepaste snijparameters

Technici stellen de spilsnelheid, voedingssnelheid, snijdiepte en snijstap strikt in op basis van het materiaal en de structuur van het onderdeel.

Pre-productie simulatietest

We voeren een volledige 3D-snijsimulatie uit in de software om te controleren op gereedschapsbotsingen, oversnijden en gereedschapsbreuk voordat programma's naar de werkplaats worden gestuurd.

Stap 3: Machine-installatie en voorbereiding ter plaatse

Vóór het formele snijden voltooien werkplaatsoperators al het fysieke instelwerk, zodat het aansluit bij het digitale programma.

Voorbereiding van gereedschap

Operators bereiden alle benodigde snijgereedschappen voor zoals vermeld op het procesblad, meten de lengte en diameter van elk gereedschap en monteren ze vervolgens op de juiste manier in het gereedschapsmagazijn.

Vastklemmen van grondstoffen

Bankschroeven, drukplaten of op maat gemaakte armaturen worden gebruikt om onbewerkte grondstoffen stevig op de werktafel vast te zetten, waardoor verschuiven tijdens snijden op hoge snelheid wordt voorkomen.

Gereedschapsinstelling en oorsprongskalibratie

Werkcoördinatensystemen (zoals G54) zijn ingesteld om het nulpunt van het werkstuk te bevestigen, zodat de machine de grondstof nauwkeurig kan lokaliseren.

Programma uploaden

Volledig geverifieerde foutloze G-codebestanden worden geüpload naar het CNC-machinebesturingssysteem.

Stap 4: Automatische bewerking en realtime monitoring

De CNC-machine werkt automatisch volgens de geüploade code en de meerassige koppeling maakt het materiaalsnijden compleet. Operators houden het hele lopende proces voortdurend in de gaten.

Veel voorkomende CNC-bewerkingstypen

Frezen: Roterende snijgereedschappen bewegen tegen vaste werkstukken, ideaal voor complexe vlakke oppervlakken, holtes en gebogen 3D-profielen.

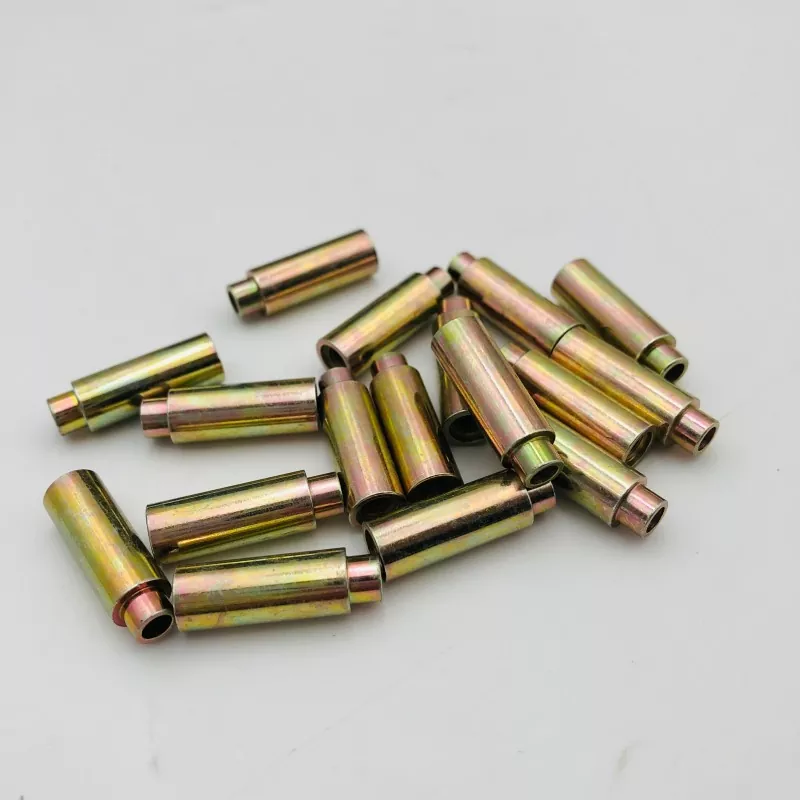

Draaien: onbewerkte grondstoffen draaien terwijl snijgereedschappen bewegen en worden gebruikt voor roterende onderdelen zoals assen, schijven en hulzen (zoals onze messing vorminzetstukken).

Boren en tappen: Nauwkeurig boren van gaten en verwerken van interne schroefdraad voor montage van bevestigingsmiddelen.

Belangrijke monitoringpunten ter plaatse

Operators moeten deze details tijdens de productie goed in de gaten houden:

Voldoende koelvloeistof die de snijgebieden volledig bedekt

Tekenen van slijtage van het gereedschap of afgebroken snijkanten

Ongebruikelijke trillingen of hard abnormaal geluid van de machine

Stap 5: Precisie-inspectie en kwaliteitscontrole

Zodra de bewerking is voltooid, ondergaan alle onderdelen strenge QC-tests om te bevestigen dat ze overeenkomen met alle tekeningspecificaties.

Basisafmetingscontrole

Werknemers gebruiken digitale schuifmaten, micrometers en go/no-go-meters voor snelle maatverificatie.

Uiterst nauwkeurige dimensionele tests

Voor ultratolerantie of complexe gebogen onderdelen testen coördinatenmeetmachines (CMM) en optische beelddetectoren de geometrische toleranties nauwkeurig.

Oppervlakteafwerkingstest

Oppervlakteruwheidstesters controleren de gladheid van het oppervlak om duidelijke gereedschapssporen en oppervlaktedefecten te elimineren.

Stap 6: Nabewerking en oppervlakteafwerking

Onderdelen die de kwaliteitscontrole doorstaan, krijgen een secundaire behandeling om te voldoen aan de assemblage- en uiterlijknormen.

Ontbramen

Handgereedschap, polijstmachines of ultrasone apparatuur verwijderen scherpe bramen en randen om krassen te voorkomen en een soepele montage te garanderen.

Onderdelen reinigen

Alle snijolie, metaalspanen en oppervlaktevuil worden volledig van elk werkstuk afgewassen.

Aangepaste oppervlaktebehandeling

We bieden meerdere opties voor oppervlakteafwerking, afhankelijk van gebruiksscenario's: zandstralen, galvaniseren, anodiseren, zwarte oxidecoating, poederspuiten en meer voor antiroestbescherming en decoratieve effecten.

Eindinspectie en verpakking

Een laatste volledige controle van de eindproducten, antiroestbehandeling, assemblage van componenten en schokbestendige verpakking voor verzending.
