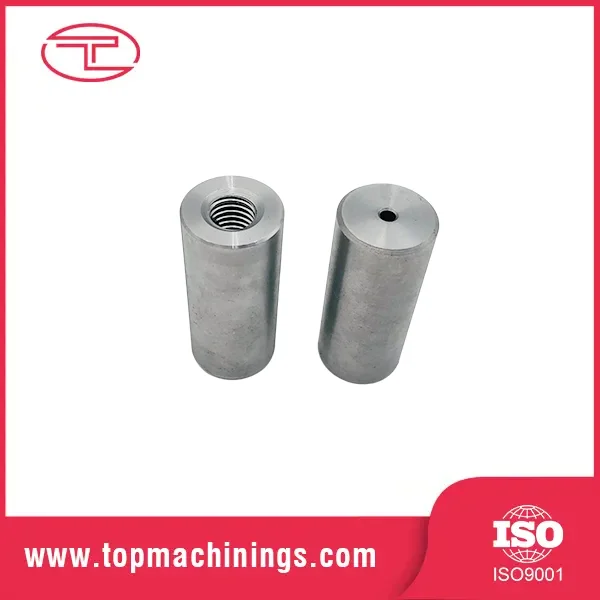

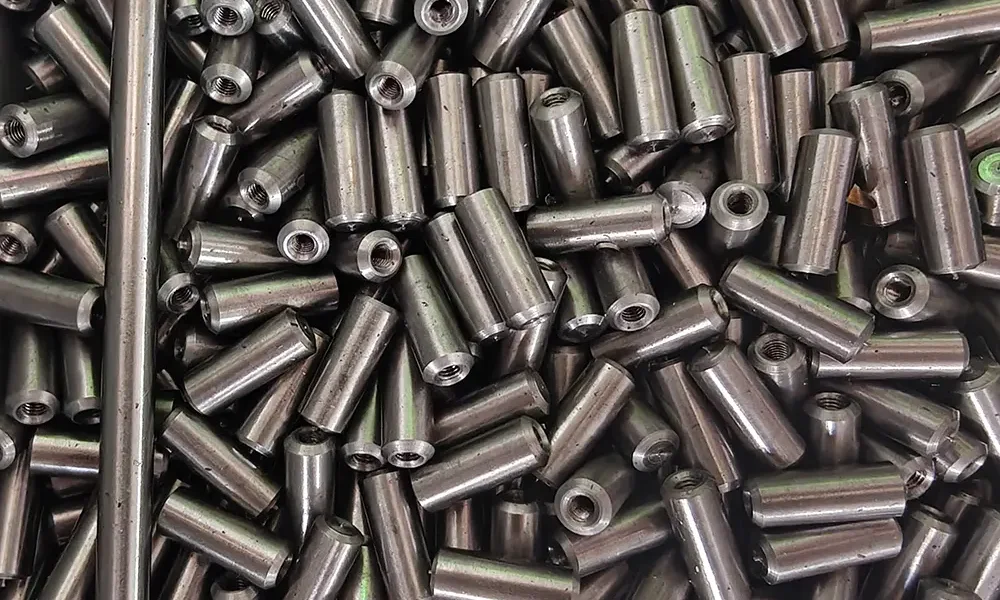

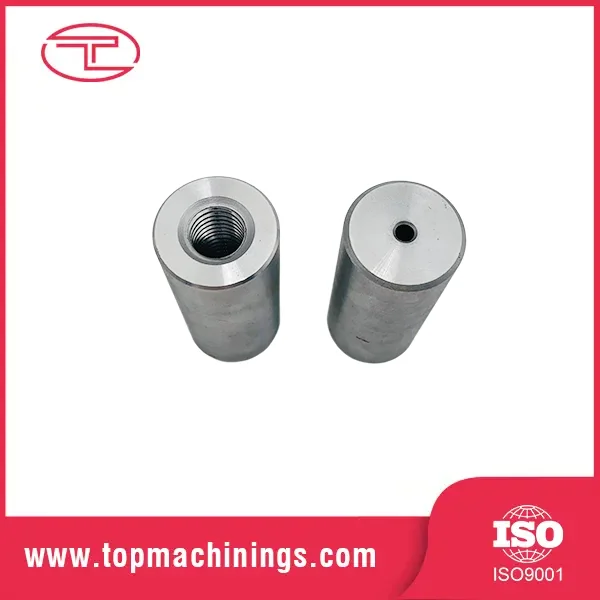

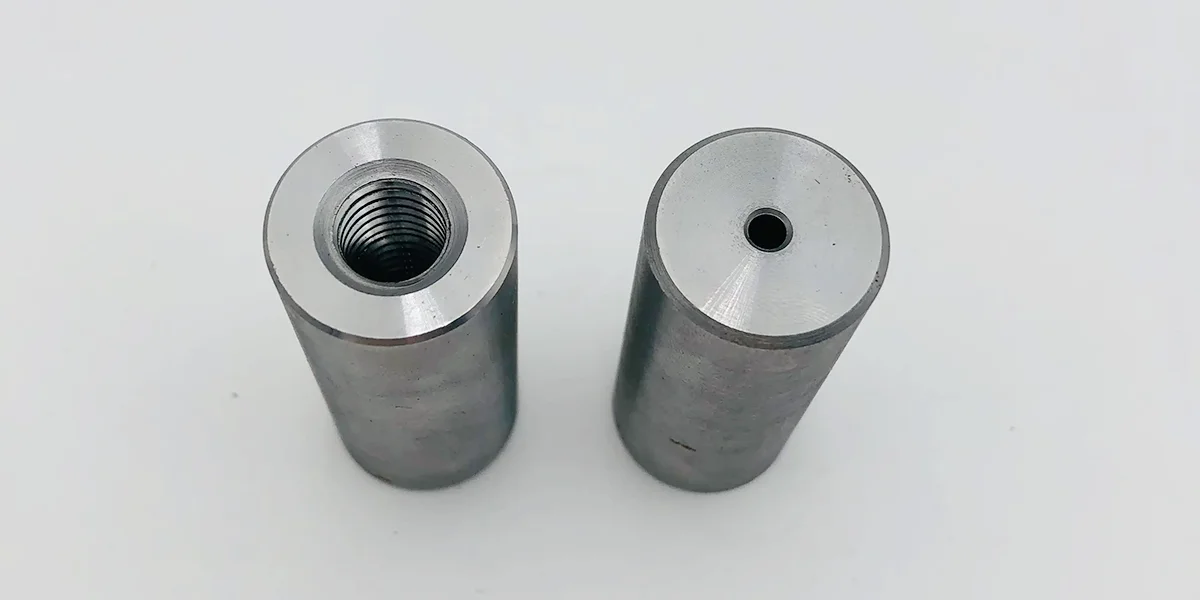

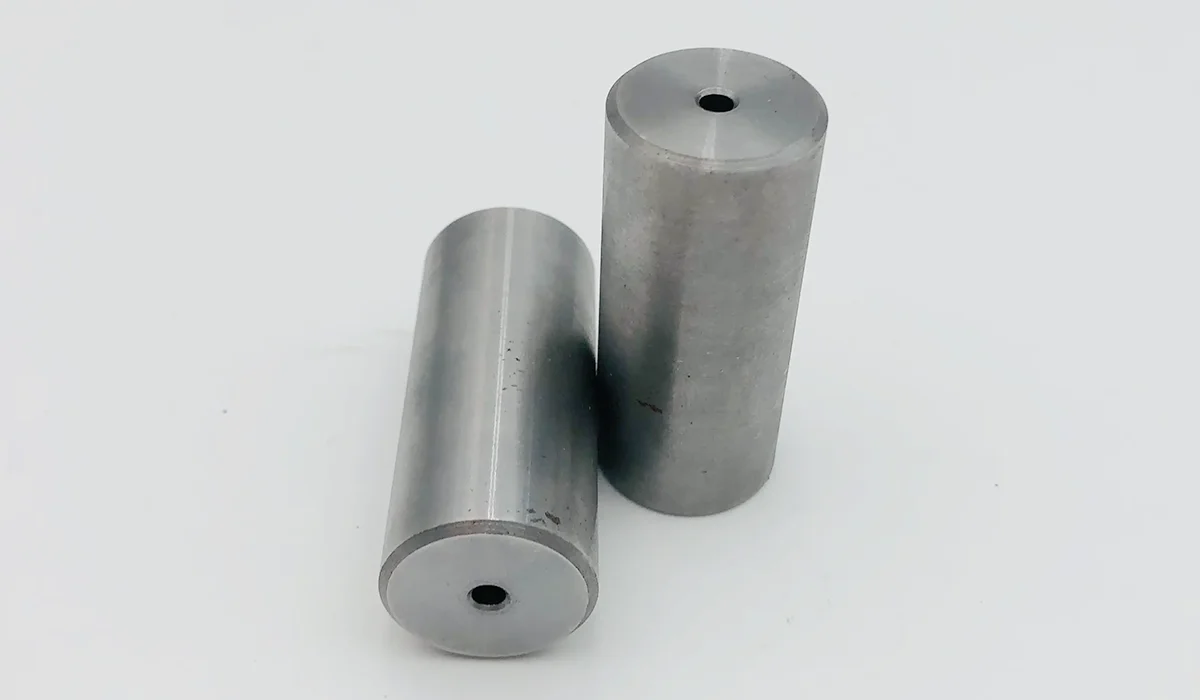

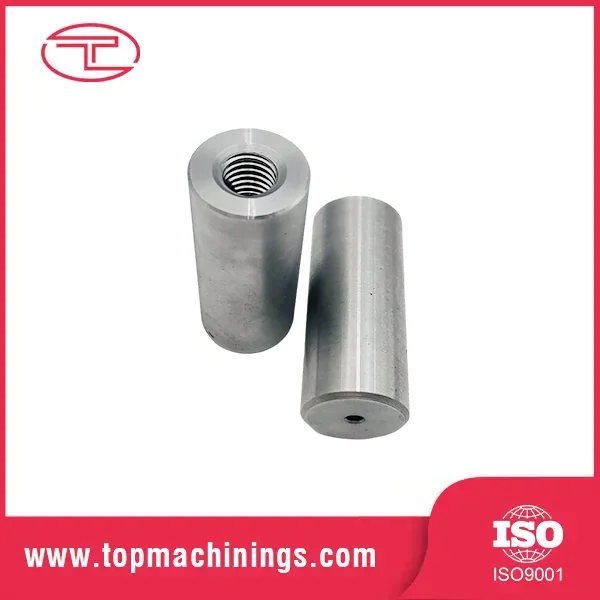

Precisie CNC-schroefdraadbus

Een precisie-CNC-schroefdraadbus is een cilindrische huls met nauwkeurig bewerkte schroefdraad op het binnen- of buitenoppervlak. Beschouw het als een "inzetstuk met schroefdraad" dat een component een sterke, vervangbare schroefdraadinterface geeft zonder dat de schroefdraad rechtstreeks in het moederonderdeel wordt bewerkt. Wanneer een gat met schroefdraad in een zachte aluminium behuizing wordt gestript – een klassieke faalwijze – is de bus het onderdeel dat de dag redt.

Er zijn twee hoofdfamilies: inzetstukken met schroefdraad en hulsbussen. Beide eisen hetzelfde van de machinewerkplaats: rondheid, concentriciteit en draadnauwkeurigheid gemeten in microns.

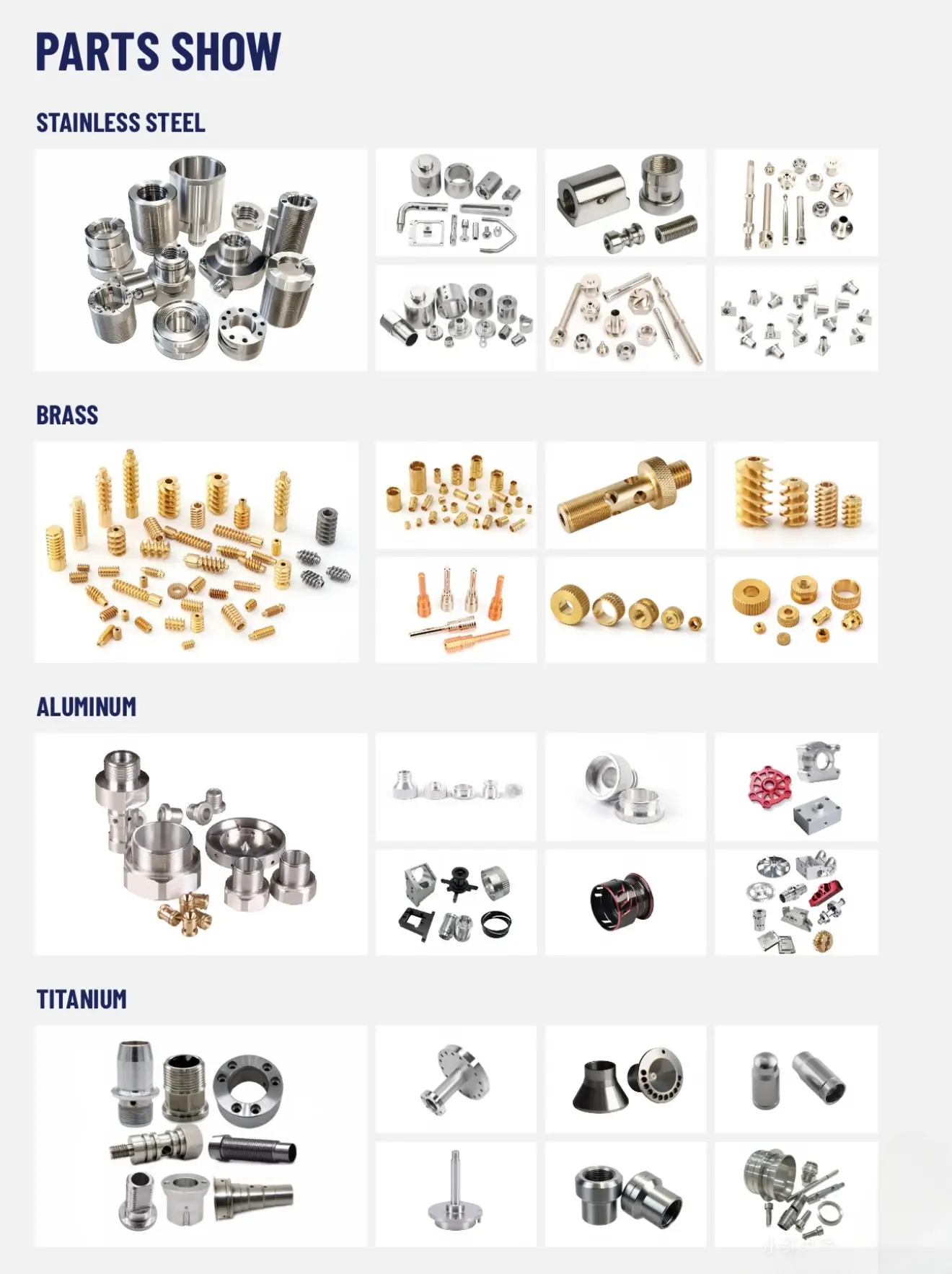

Materialen en draadconfiguraties

Roestvrij staal (SUS303/304/316): corrosiebestendigheid voor gebruik in de voedsel-, maritieme en medische sector.

Gelegeerd staal (4140/1045): hoge sterkte met warmtebehandeling voor toepassingen met zware belasting.

Messing (C3604/HPb59-1): uitstekende bewerkbaarheid en natuurlijke smering voor lagerprecieze CNC-schroefdraadbussen.

Aluminium (6061-T6/7075): lichtgewicht voor luchtvaart- en automobielassemblages.

Draadvormen: metrisch (M3–M64), UNC/UNF, NPT pijpdraad en aangepaste vormen per tekening.

Klassen: 6H/6g standaard, 5H/4h precisieklassen voor perspassingstoepassingen.

De draad wordt gesneden met éénpunts draadsnijden of draadfrezen op CNC-draaibanken, gevolgd door het meten van de spoeddiameter. Voor perspassing inzetstukken houden we de buitendiameter op ±0,005 mm, zodat de bus met de juiste interferentie zit: los genoeg om te installeren, strak genoeg om nooit te gaan draaien.

Productspecificaties

Typische toepassingen van precisie-CNC-bussen met schroefdraad

Als fabrikant en leverancier van precisie-CNC-schroefdraadbussen levert Tuoyuan Metal bussen in bulk tegen fabrieksdirecte prijzen voor:

Schroefdraadinzetstukken voor aluminium en kunststof behuizingen in de automobiel- en elektronicasector.

Lagerbussen en slijtbussen in pompen, tandwielkasten en transportbanden.

Lokalisatiebussen voor mallen, armaturen en gereedschapsplaten.

Hydraulische en pneumatische cilindercomponenten.

Draaiconstructies voor meubels, apparaten en apparatuur.

Lichtgewicht assemblages voor de ruimtevaart en defensie.

Echte zaak

Casestudy: op maat gemaakte, precisie CNC-geschroefde koperen bussen

Industrie: elektronica en elektrische apparatuur

Materiaal: Messing C36000

Proces: Zwitsers CNC draaien, tappen en zeskantfrezen

Een Amerikaanse fabrikant van elektronische componenten had op maat gemaakte CNC-schroefdraadbussen nodig die konden dienen als anti-rotatie-inzetstukken in plastic behuizingen. De onderdelen vereisten een braamvrije afwerking om een ​​moeiteloze schroefmontage te garanderen zonder de plastic behuizing te beschadigen. Met behulp van meerassige Zwitserse CNC-draaibanken hebben we de koperen bussen met zuivere schroefdraad en precieze zeskantige koppen in één enkele opstelling bewerkt. Er werd een grondig ultrasoon reinigingsproces geïmplementeerd om alle metaalspaanders te verwijderen, gevolgd door 100% optische inspectie van de draad.

Productieproces

Elke bus begint met een technische beoordeling: ons team analyseert uw 2D/3D-tekening of monster, selecteert de materiaalkwaliteit en programmeert optimale gereedschapspaden. Voor inzetstukken met schroefdraad is de kritische parameter de perspassing; we berekenen de exacte buitendiameter om retentie te garanderen zonder het gastonderdeel te overbelasten.

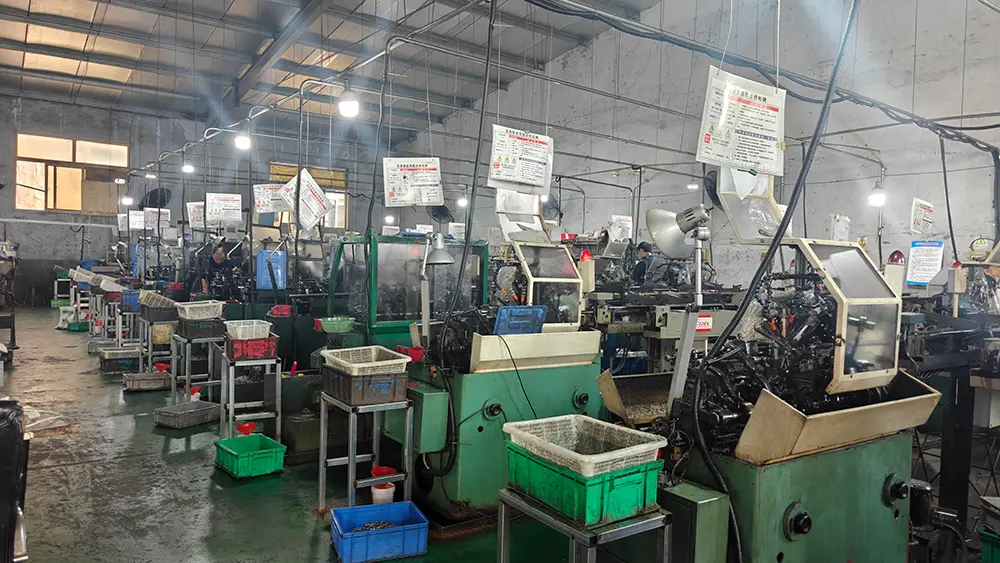

De bewerking vindt plaats op automatische CNC-draaibanken met hoge snelheid en staafaanvoer. Draaien, vlakdraaien, groefsteken, kotteren en draadsnijden worden waar mogelijk in één opspancyclus voltooid; deze benadering met één opspanning zorgt ervoor dat de concentriciteit binnen het micronbereik blijft.

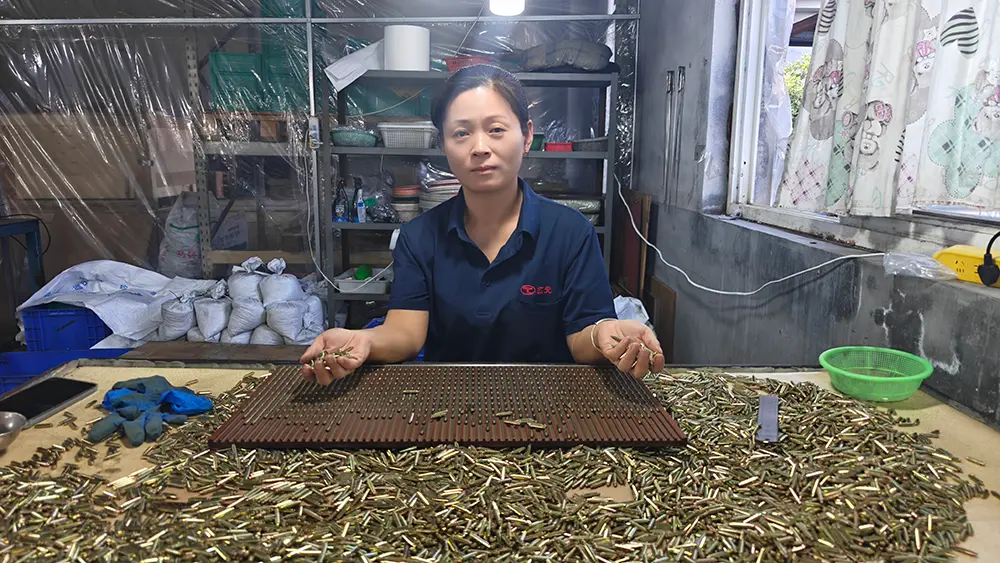

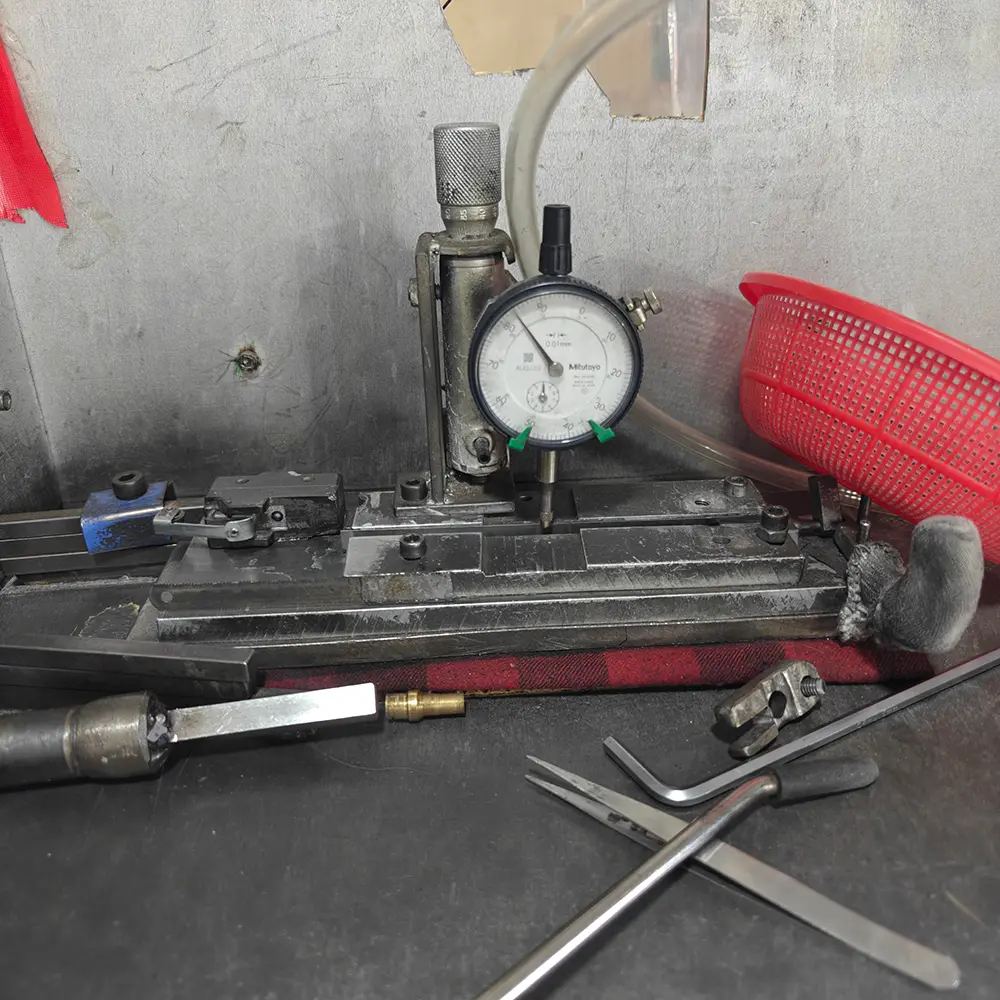

Het draadsnijden wordt gevolgd door 100% inspectie: draadplug-/ringmeting, optische sortering en CMM-verificatie op bemonsterde onderdelen. Oppervlaktebehandeling (zink, zwartoxide, nikkel) wordt in onze eigen lijnen toegepast vóór de definitieve verpakking.

Waarom kiezen voor Tuoyuan Metal

Een decennium van precisiebewerking Tuoyuan Metal heeft meer dan 10 jaar ervaring in nauwkeurig gedraaide onderdelen en CNC-gefreesde componenten en bedient klanten in meer dan 20 landen met een herhalingsaankooppercentage van 95%. Wanneer u bij ons bussen bestelt, werkt u samen met een winkel die uw probleem al vele malen heeft opgelost.

Bussen worden per ordergrootte verpakt in antiroestpapier, polyzakken en exportdozen of houten kisten. Kleine partijen worden per expresse verzonden (DHL/FedEx/UPS); bulkbestellingen worden over zee verzonden vanuit de haven van Qingdao (FCL/LCL) of via luchtvracht. Documentatie: handelsfactuur, paklijst, vrachtbrief, certificaat van oorsprong, materiaaltestcertificaat. Neem voor prijzen voor precisie-CNC-schroefdraadbussen, bulkbestellingen of een offerte contact op met ons exportteam.

Veelgestelde vragen

Vraag 1: Kunt u bussen uit mijn tekening of monster bewerken?

A1: Ja. Stuur ons een 2D/3D-tekening (PDF, AI) of een fysiek monster. We beoordelen het ontwerp, bevestigen materiaal en toleranties en maken pre-productiemonsters ter goedkeuring vóór de massaproductie.

Vraag 2: Welke tolerantie kunt u aanhouden op draden?

A2: Standaard draadklassen 6H/6g volgens ISO 965. Voor precisietoepassingen kunnen we 5H/4h vasthouden met een spoeddiameter geverifieerd door gekalibreerde meters. Vertel ons uw klassevereiste.

Vraag 3: Hoe garandeert u de kwaliteit van grote bestellingen?

A3: Eerste artikelinspectie met een volledig rapport, daarna meting tijdens het proces en 100% optische sortering op uiteindelijke afmetingen. We ondersteunen ook inspectie door derden vóór verzending.

Vraag 4: Kunt u deze precisie-CNC-schroefdraadbussen produceren in aangepaste formaten en niet-standaard draadhoogtes?

A4: Ja, we passen de buitendiameter, lengte, wanddikte en draadspecificaties volledig aan volgens uw technische tekeningen of voorbeeldonderdelen.

Vraag 5: Kan ik monsters aanvragen voordat ik een massaproductieorder plaats?

A5: Absoluut. We kunnen prototype-/preproductiemonsters leveren voor uw functionele testen en assemblagevalidatie voordat u overgaat tot volledige productie.
