Wat zijn complexe, nauwkeurig gedraaide onderdelen en hoe verbeteren ze de prestaties van componenten?

Complexe, nauwkeurig gedraaide onderdelenzijn ontworpen componenten die zijn vervaardigd via geavanceerde draaiprocessen om veeleisende maatnauwkeurigheid, herhaalbaarheid, oppervlaktekwaliteit en geometrische complexiteit te bereiken. Ze worden veel gebruikt in automatisering, machines, autosystemen, elektronica, medische apparatuur, hydraulische systemen en andere toepassingen waarbij conventionele standaardcomponenten mogelijk niet de vereiste pasvorm of prestaties bieden. Deze gids legt de structuur, het productieproces, de materiaalopties, toleranties, oppervlakteafwerkingen, inspectievereisten, ontwerpoverwegingen en inkooppraktijken uit, waardoor ingenieurs en inkoopteams de productierisico's kunnen verminderen en een geschikte productieoplossing kunnen selecteren.

Inhoudsopgave

1. Wat zijn complexe, nauwkeurig gedraaide onderdelen?
2. Wat maakt een gedraaid onderdeel complex?
3. Hoe worden complexe, nauwkeurig gedraaide onderdelen vervaardigd?
4. Welke materialen kunnen worden gebruikt?
5. Hoe worden nauwkeurigheid en toleranties gecontroleerd?
6. Waarom is oppervlakteafwerking belangrijk?
7. Hoe worden nauwkeurig gedraaide onderdelen geïnspecteerd?
8. Hoe moeten ingenieurs deze componenten ontwerpen?
9. Waar worden complexe, nauwkeurig gedraaide onderdelen gebruikt?
10. Waar moeten kopers op letten in een productiepartner?
11. Veelgestelde vragen
12. Conclusie

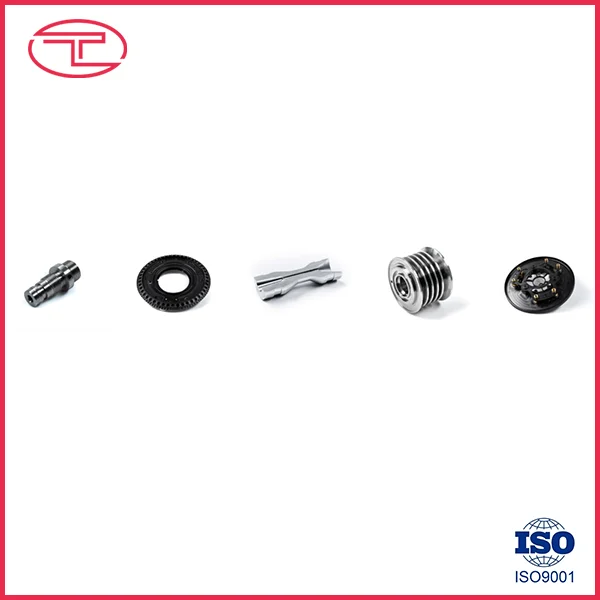

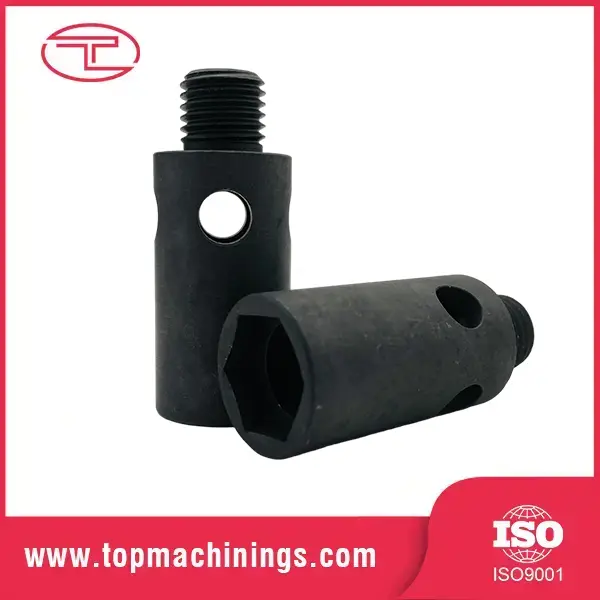

Wat zijn complexe, nauwkeurig gedraaide onderdelen?

Complexe precisie-gedraaide onderdelen zijn op maat gemaakte componenten die voornamelijk worden vervaardigd door een werkstuk te roteren terwijl snijgereedschappen materiaal verwijderen om nauwkeurige cilindrische, conische, van schroefdraad voorziene, gegroefde of voorgevormde kenmerken te creëren. In tegenstelling tot eenvoudige assen of bussen kunnen complexe gedraaide componenten verschillende bewerkingen en ingewikkelde geometrieën combineren binnen één enkel onderdeel.

Typische kenmerken zijn onder meer meerdere diameters, interne boringen, fijne schroefdraden, groeven, schouders, taps toelopende delen, kruisgaten, sleuven, afschuiningen, radii en speciaal geprofileerde oppervlakken. Geavanceerde CNC-draaicentra kunnen draaien integreren met boren, tappen, frezen en andere bewerkingen, waardoor meerdere functies kunnen worden geproduceerd met minder instellingen.

Voor kopers is de waarde van een complex, nauwkeurig gedraaid onderdeel niet simpelweg een kleine maattolerantie. Het echte doel is consistente prestaties wanneer het onderdeel wordt geassembleerd tot een groter mechanisch systeem. Maatnauwkeurigheid, concentriciteit, oppervlakteconditie, materiaaleigenschappen en herhaalbaarheid moeten allemaal samenwerken.

Bij de praktische productie zijn de haalbare toleranties afhankelijk van het materiaal, de geometrie, de staat van de machine, de gereedschappen, de werkstukopspanning, de processtabiliteit en de inspectiemethode. Gepubliceerde bewerkingsreferenties tonen gewoonlijk een algemeen CNC-draaiproces rond ±0,05 mm, terwijl nauwere toleranties rond ±0,01 mm of minder mogelijk kunnen zijn op geselecteerde onderdelen als het proces op de juiste manier is ontworpen. :contentReferentie[oaicite:0]{index=0}

Wat maakt een gedraaid onderdeel complex?

Een onderdeel wordt technisch complex wanneer de geometrie of functionele eisen ervan een grotere procesbeheersing vereisen dan bij gewoon draaien. Complexiteit kan voortkomen uit het aantal kenmerken, hun relatie tot elkaar, of de moeilijkheid om de nauwkeurigheid tijdens de productie te behouden.

Complexiteit moet daarom vanuit een functioneel perspectief worden beoordeeld. Een onderdeel met veel zichtbare kenmerken is niet noodzakelijkerwijs moeilijk te vervaardigen, terwijl een relatief klein onderdeel zeer veeleisend kan zijn als het een kritische boring, een krappe rondloopvereiste of moeilijk materiaal bevat.

Hoe worden complexe, nauwkeurig gedraaide onderdelen vervaardigd?

Een betrouwbaar productieproces begint voordat de machine begint te snijden. Engineeringbeoordeling, materiaalverificatie, procesplanning, gereedschapsselectie, bewerking, inspectie en afwerking dragen allemaal bij aan het eindresultaat.

Engineering en tekeningbeoordeling

Het productieteam bestudeert eerst de technische tekening, het 3D-model, de materiaalspecificatie, de tolerantievereisten, de schroefdraad, de oppervlakteafwerking, de warmtebehandeling en andere speciale instructies.

Deze fase kan potentiële productieproblemen identificeren voordat de productie begint. Onnodig nauwe toleranties op niet-functionele oppervlakken kunnen bijvoorbeeld leiden tot extra bewerkings- en inspectievereisten zonder de feitelijke werking van het onderdeel te verbeteren.

Materiaalvoorbereiding

Stafmateriaal of andere grondstoffen worden geselecteerd volgens de goedgekeurde specificatie. Voor toepassingen waarbij traceerbaarheid belangrijk is, kunnen materiaalcertificaten vereist zijn.

CNC-draaien

Het werkstuk wordt stevig vastgehouden terwijl CNC-gestuurde gereedschappen bewerkingen uitvoeren zoals vlakdraaien, voordraaien, nadraaien, kotteren, draadsnijden, groefsteken en afschuinen. Aangedreven gereedschap of frees-draaiapparatuur kan worden gebruikt wanneer het onderdeel extra frees- of boorfuncties vereist.

Secundaire operaties

Sommige onderdelen vereisen na het draaien extra handelingen. Afhankelijk van de tekening kan dit slijpen, polijsten, warmtebehandeling, ontbramen, galvaniseren, anodiseren, passiveren of andere oppervlaktebehandelingen omvatten.

Inspectie en eindverificatie

Kritische afmetingen worden gecontroleerd aan de hand van de tekening. Afhankelijk van de projectvereisten kunnen fabrikanten micrometers, meters, optische meetapparatuur, CMM-systemen of andere precisie-inspectie-instrumenten gebruiken.

De productievolgorde is belangrijk omdat elke extra opstelling een mogelijkheid voor uitlijningsvariatie kan introduceren. Moderne draai-freesapparatuur kan het aantal opstellingen voor sommige complexe componenten verminderen en daardoor potentiële herpositioneringsfouten verminderen. :contentReferentie[oaicite:1]{index=1}

Welke materialen kunnen worden gebruikt?

Materiaalkeuze heeft rechtstreeks invloed op het snijgedrag, gereedschapslijtage, warmteontwikkeling, maatvastheid, corrosieweerstand, gewicht, sterkte en uiteindelijke toepassingsprestaties.

• Roestvrij staal:Geschikt voor toepassingen die corrosiebestendigheid en mechanische duurzaamheid vereisen.
• Koolstofstaal:Gemeenschappelijk voor algemene mechanische componenten, assen, pennen en industriële hardware.
• Gelegeerd staal:Nuttig waar een hogere sterkte, slijtvastheid of warmtebehandelingsvermogen vereist is.
• Aluminium:Lichtgewicht en bewerkbaar, waardoor het geschikt is voor gewichtsgevoelige montages.
• Messing:Vaak geselecteerd voor fittingen, connectoren, elektrische componenten en toepassingen die een goede bewerkbaarheid vereisen.
• Koper:Gebruikt wanneer elektrische of thermische geleidbaarheid belangrijk is.
• Technische kunststoffen:Materialen zoals POM, PEEK, PTFE en nylon kunnen worden gedraaid voor gespecialiseerde lichtgewicht, wrijvingsarme of chemisch bestendige toepassingen.

Het materiaal mag nooit alleen worden geselecteerd op basis van bewerkingsgemak. Ingenieurs moeten rekening houden met de bedrijfstemperatuur, belasting, blootstelling aan corrosie, slijtage, chemische compatibiliteit, elektrische vereisten en de kenmerken van de bijbehorende componenten.

Hoe worden nauwkeurigheid en toleranties gecontroleerd?

Precisie wordt gecontroleerd door de interactie van machinecapaciteiten, gereedschappen, programmering, werkstukopspanning, materiaalstabiliteit, omgevingsomstandigheden en inspectie.

Algemeen gecontroleerde kenmerken zijn onder meer:

• Buitendiameter en binnendiameter
• Deel lengte
• Rondheid
• Cilindriiteit
• Concentriciteit of slingering
• Afmetingen schroefdraad
• Locatie van het gat
• Geometrische relaties tussen functionele oppervlakken

Een as kan bijvoorbeeld een gecontroleerde diameter nodig hebben voor een lagerzitting, terwijl het niet-functionele buitenoppervlak een minder beperkende tolerantie kan gebruiken. Deze aanpak maakt het mogelijk dat productiemiddelen zich kunnen concentreren op afmetingen die daadwerkelijk van invloed zijn op de assemblage en prestaties.

Referenties op het gebied van machinale bewerking benadrukken dat het tolerantievermogen afhankelijk is van de geometrie en procesomstandigheden en niet zozeer van een enkel universeel getal is. :contentReferentie[oaicite:2]{index=2}

Waarom is oppervlakteafwerking belangrijk?

Oppervlakteafwerking is meer dan een uiterlijkeis. Het kan invloed hebben op wrijving, slijtage, afdichting, lagercontact, glijgedrag, corrosiebescherming en montageprestaties.

Algemene eisen aan de oppervlakteafwerking voor gedraaide componenten zijn onder meer ongeveer Ra 3,2 μm voor veel algemeen bewerkte oppervlakken, Ra 1,6 μm voor gladdere functionele oppervlakken en Ra 0,8 μm of lager voor geselecteerde precisietoepassingen. Bij veeleisendere afwerkingen kan slijpen of polijsten nodig zijn in plaats van alleen draaien. :contentReferentie[oaicite:3]{index=3}

Om deze reden moeten ingenieurs identificeren welke oppervlakken daadwerkelijk functioneel zijn. Een lagertap, afdichtingsoppervlak of schuifinterface kan een andere afwerking vereisen dan een extern spelingsoppervlak.

• Functionele oppervlakken:Specificeer de gewenste afwerking afhankelijk van de bedrijfsomstandigheden.
• Afdichtingsoppervlakken:Houd rekening met zowel ruwheid als oppervlaktedefecten.
• Glijvlakken:Denk aan wrijving en slijtage.
• Cosmetische oppervlakken:Definieer uiterlijkverwachtingen los van functionele eisen.

Hoe worden nauwkeurig gedraaide onderdelen geïnspecteerd?

Inspectie moet rechtstreeks worden gekoppeld aan de technische tekening. Het meten van alle mogelijke kenmerken met dezelfde methode is niet altijd nodig; het inspectieplan moet zich richten op kritische dimensies en functionele eisen.

Een uitgebreid kwaliteitscontroleproces kan het volgende omvatten:

1. Verificatie van inkomend materiaalom het opgegeven materiaal te bevestigen.
2. Eerste stukinspectieom het productieproces te verifiëren vóór volledige productie.
3. Meting tijdens het procesom dimensionale drift tijdens de productie te identificeren.
4. Laatste dimensionale inspectietegen tekenvereisten.
5. Verificatie van oppervlakteafwerkingvoor aangewezen functionele gebieden.
6. Draadinspectiemet behulp van geschikte meters of meetapparatuur.
7. Documentatiezoals maatrapporten wanneer de klant dit wenst.

Voor zeer veeleisende onderdelen kan een coördinatenmeetmachine of optisch meetsysteem een ​​uitgebreidere dimensionale verificatie bieden. Inspectierapporten en eerste-artikeldocumentatie kunnen inkoop- en engineeringteams ook helpen bij het vaststellen van productieconsistentie.

Hoe moeten ingenieurs deze componenten ontwerpen?

Een goed ontwerp is een van de meest effectieve manieren om de maakbaarheid te verbeteren zonder de functionaliteit in gevaar te brengen.

• Identificeer duidelijk kritische afmetingen en functionele oppervlakken.
• Vermijd het toepassen van extreem nauwe toleranties op elke afmeting.
• Gebruik waar mogelijk standaard draadspecificaties.
• Zorg voor geschikte radii en afschuiningen waar toegang tot het gereedschap dit vereist.
• Houd rekening met de wanddikte en de mogelijkheid van vervorming.
• Geef de oppervlakteruwheid alleen op als deze een functioneel doel dient.
• Definieer de materiaalkwaliteiten duidelijk.
• Identificeer de vereisten voor warmtebehandeling en oppervlaktebehandeling.
• Zorg voor volledige 2D-tekeningen en nauwkeurige 3D-modellen, indien beschikbaar.

Een praktisch principe is om te ontwerpen rond functie in plaats van maximale theoretische precisie. In productiereferenties wordt consequent aangegeven dat onnodig nauwe toleranties de bewerkingstijd, inspectie-eisen en productiecomplexiteit kunnen vergroten. :contentReferentie[oaicite:4]{index=4}

Waar worden complexe, nauwkeurig gedraaide onderdelen gebruikt?

Omdat draaien bijzonder geschikt is voor roterende en cilindrische geometrieën, verschijnen nauwkeurig gedraaide componenten in veel industriële systemen.

Waar moeten kopers op letten in een productiepartner?

Het selecteren van een leverancier voor complexe precisiecomponenten vereist meer dan het vergelijken van eenheidsprijzen. De fabrikant moet aantonen dat hij de technische vereisten kan begrijpen en herhaaldelijk componenten kan produceren die aan deze vereisten voldoen.

Belangrijke evaluatiepunten zijn onder meer:

1. Bewerkingsmogelijkheden:Bevestig dat de apparatuur overeenkomt met de componentgeometrie.
2. Materiële ervaring:Vraag of de leverancier het opgegeven materiaal regelmatig verwerkt.
3. Kwaliteitscontrole:Beoordeel inspectieapparatuur, procedures en documentatie.
4. Technische ondersteuning:Bepaal of de leverancier vóór de productie problemen met de maakbaarheid kan identificeren.
5. Consistentie van de productie:Vraag hoe dimensionale variatie wordt gemonitord tijdens grotere productieruns.
6. Afwerkingsmogelijkheden:Bevestig of de vereiste secundaire behandelingen betrouwbaar kunnen worden gecoördineerd.
7. Mededeling:Zorg ervoor dat technische vragen snel en accuraat kunnen worden opgelost.
8. Traceerbaarheid:Voor veeleisende toepassingen stelt u eisen aan materiaal- en productieregistraties.

Qingdao Tuoyuan Metal Products Co., Ltd. kan klanten ondersteunen die op maat gemaakte metalen componenten nodig hebben waarbij maatvoering, gedetailleerde tekeningen, materiaalkeuze en herhaalbare productie belangrijk zijn. Voor inkoopteams is het leveren van de volledige technische tekening en het duidelijk identificeren van kritische vereisten een effectief startpunt voor technische evaluatie en offerte.

Veelgestelde vragen

Wat is het verschil tussen een standaard gedraaid onderdeel en een complex precisiedraaionderdeel?

Een standaard gedraaid onderdeel heeft over het algemeen een relatief eenvoudige cilindrische geometrie en conventionele maatvereisten. Een complex, nauwkeurig gedraaid onderdeel kan meerdere diameters, interne kenmerken, schroefdraad, groeven, kruisgaten, nauwe toleranties, gecontroleerde rondloop en specifieke oppervlakteafwerkingen binnen één component combineren.

Hoe nauwkeurig kunnen complexe, nauwkeurig gedraaide onderdelen zijn?

Nauwkeurigheid hangt af van materiaal, geometrie, machineconfiguratie, gereedschap, werkstukopspanning, processtabiliteit en inspectiemethoden. Algemeen CNC-draaien werkt gewoonlijk rond ±0,05 mm, terwijl geselecteerde precisiekenmerken ongeveer ±0,01 mm of nauwer kunnen bereiken als het ontwerp en het proces dit toelaten. Deze cijfers moeten worden behandeld als projectspecifieke capaciteitsreferenties en niet als universele garanties. :contentReferentie[oaicite:5]{index=5}

Welke materialen worden vaak gebruikt voor nauwkeurig gedraaide componenten?

Veel voorkomende keuzes zijn roestvrij staal, koolstofstaal, gelegeerd staal, aluminium, messing, koper en technische kunststoffen. Het geschikte materiaal is afhankelijk van sterkte, corrosieweerstand, temperatuur, slijtage, gewicht, elektrische eigenschappen en de gebruiksomgeving.

Hebben complexe draaidelen een secundaire bewerking nodig?

Niet altijd. Sommige componenten kunnen rechtstreeks worden voltooid door middel van CNC-draaien, terwijl voor andere mogelijk slijpen, polijsten, warmtebehandeling, plateren, anodiseren, passiveren of andere afwerkingsprocessen nodig zijn om aan specifieke functionele eisen te voldoen.

Waarom is oppervlakteafwerking belangrijk voor gedraaide componenten?

Oppervlakteafwerking kan invloed hebben op wrijving, slijtage, afdichting, lagercontact, glijgedrag en uiterlijk. Functionele oppervlakken moeten daarom eisen krijgen die passen bij hun werkelijke gebruiksomstandigheden, in plaats van automatisch dezelfde afwerkingsspecificatie op het hele onderdeel toe te passen.

Welke gegevens moeten worden vermeld bij het aanvragen van een offerte?

Een nuttige offerteaanvraag moet de 2D-tekening, het 3D-model, indien beschikbaar, materiaalkwaliteit, hoeveelheid, toleranties, vereisten voor oppervlakteafwerking, schroefdraad, warmtebehandeling, oppervlaktebehandeling, inspectievereisten, verpakkingsverwachtingen en leveringsvereisten bevatten. Dankzij de volledige technische informatie kan de fabrikant het project nauwkeuriger beoordelen.

Kan één onderdeel draaien en frezen combineren?

Ja. Frees-draaiapparatuur en draaicentra met live gereedschap kunnen draaien combineren met bewerkingen zoals boren, tappen, gleufsteken en frezen. Dit kan het aantal opstellingen voor geschikte componentontwerpen verminderen en de positionele relaties tussen functies helpen behouden. :contentReferentie[oaicite:6]{index=6}

Conclusie

Complexe Precision Turned Parts zijn ontworpen componenten waarbij geometrie, maatnauwkeurigheid, materiaaleigenschappen, oppervlakteconditie en herhaalbaarheid van de productie allemaal bijdragen aan de uiteindelijke prestaties. De meest effectieve productieaanpak begint met een duidelijke technische tekening, de juiste materiaalkeuze, realistische toleranties, zorgvuldig geplande bewerkingen en inspectiemethoden die de werkelijke functie van het onderdeel weerspiegelen.

Voor engineers en inkoopteams is het niet alleen van belang om de kleinst mogelijke tolerantie te vragen. In plaats daarvan moet elke eis verband houden met montage, beweging, afdichting, belasting, slijtage of een andere meetbare functie. Deze aanpak kan helpen de complexiteit van de productie onder controle te houden en tegelijkertijd de prestaties te behouden die van het voltooide onderdeel worden verwacht.

Als u op maat gemaakte assen, bussen, fittingen, connectoren, fijnmechanische componenten of andere ingewikkelde gedraaide producten ontwikkelt,Qingdao Tuoyuan Metal Products Co., Ltd.kan uw technische vereisten en productiebehoeften evalueren.Deel uw tekeningen, specificaties, materialen en hoeveelheden, enneem contact met ons opom een ​​geschikte productieoplossing voor uw project te bespreken.
